Soporte de soporte de acero con canal en U galvanizado en caliente

El soporte de soporte de acero con canal en U galvanizado en caliente de ZHONGTIAN está diseñado para aplicaciones de montaje fotovoltaico a largo plazo. Fabricado con canal en U laminado en caliente Q235B o Q355B y galvanizado según GB/T 13912, combina resistencia a la corrosión, resistencia estructural, instalación ajustable y personalización de fábrica. Es adecuado para granjas solares montadas en el suelo, fotovoltaica agrícola, fotovoltaica para pesca, sistemas de tejado y cocheras solares.

Protección contra la corrosión

Galvanizado en caliente

El soporte de soporte de acero con canal en U galvanizado en caliente utiliza un revestimiento galvanizado en caliente que forma una capa de aleación de zinc y hierro con el sustrato de acero. El recubrimiento proporciona una fuerte adhesión y protección catódica contra daños menores a la superficie.

Los datos proporcionados indican más de 500 horas de resistencia a la niebla salina y protección a largo plazo en ambientes costeros, salinos y alcalinos, de lluvia ácida y húmedos. En condiciones adecuadas, la vida útil puede alcanzar aproximadamente 25 años con un mantenimiento reducido contra la corrosión.

Durabilidad del procesamiento

Los componentes galvanizados admiten cortes, doblados, punzonados y otros procesos en fábrica sin pelar fácilmente la capa protectora. El preprocesamiento reduce la modificación in situ y la necesidad de un tratamiento anticorrosión secundario.

Desempeño estructural

Materiales de acero

Los canales en U laminados en caliente Q235B y Q355B están disponibles según los requisitos de carga del proyecto. El perfil en forma de U proporciona una buena resistencia a la flexión y a la torsión para estructuras de soporte fotovoltaicas.

Capacidad de carga

La estructura puede diseñarse para soportar fuertes vientos, fuertes nevadas y otras cargas ambientales. Los datos suministrados indican una capacidad de carga de una sola columna de hasta 1,5 toneladas en condiciones específicas.

Rango de temperatura

El rango de funcionamiento suministrado es de aproximadamente -40 °C a 120 °C. El diseño estructural real debe considerar la temperatura local, el viento, la nieve, los cimientos y las condiciones de instalación.

Instalación ajustable

Ajuste de inclinación

El sistema admite múltiples posiciones de inclinación de 10° a 60°, lo que permite ajustar el ángulo de montaje según la ubicación del proyecto y las condiciones solares. Los datos del proyecto proporcionados indican que los ángulos optimizados pueden mejorar potencialmente la generación anual entre un 5% y un 8%, dependiendo de las condiciones del sitio.

Compatibilidad del módulo

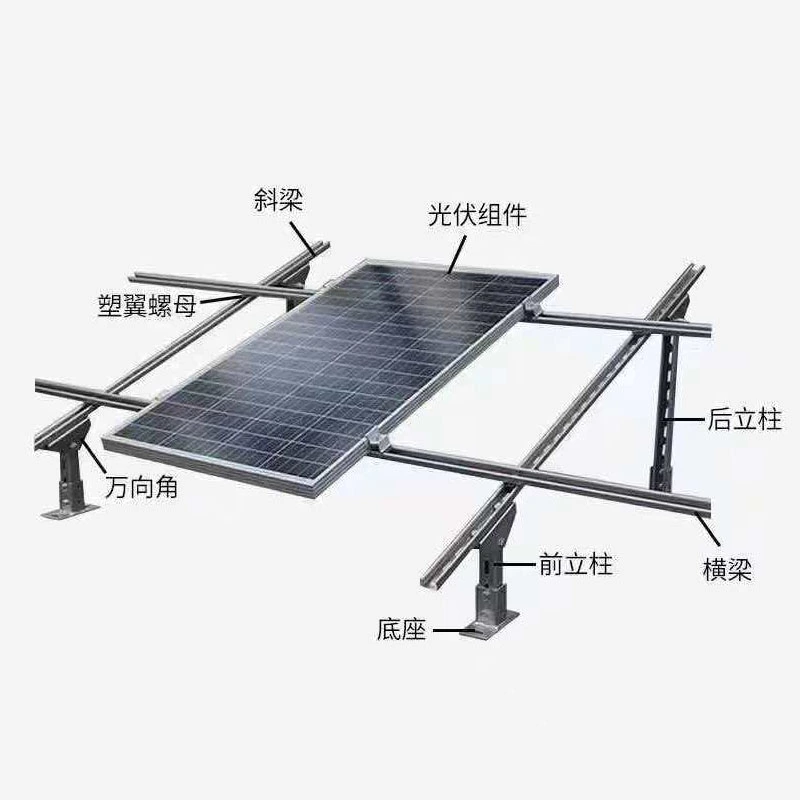

La estructura deslizante de canal en U admite diferentes diseños de módulos fotovoltaicos y se puede utilizar con módulos monofaciales y bifaciales. El espaciado de los módulos y las posiciones de montaje se pueden ajustar durante la instalación.

Adaptación del terreno

La estructura modular puede adaptarse a terrenos planos, terrenos inclinados, fotovoltaica agrícola, fotovoltaica para pesca y otros sitios con diferentes condiciones de elevación o cimentación.

Método de instalación

Conjunto de pernos

El soporte de soporte de acero con canal en U galvanizado en caliente utiliza orificios perforados estandarizados y sujetadores de acero inoxidable para una instalación conectada con pernos. Esto reduce la soldadura en obra y simplifica el montaje.

En condiciones adecuadas del proyecto, el método de instalación estandarizado puede acortar el tiempo de construcción en más del 30%.

Preprocesamiento de fábrica

ZHONGTIAN puede completar operaciones de corte, punzonado, doblado y operaciones de preensamblaje seleccionadas antes del envío. Esto ayuda a reducir la fabricación en el sitio y mejora la eficiencia de la instalación.

Aplicaciones de proyectos

Fotovoltaico montado en el suelo

Se pueden seleccionar configuraciones de una o dos columnas según el tamaño del módulo, el espaciado de los cimientos, la carga de viento y la carga de nieve.

Fotovoltaica agrícola y pesquera

Las estructuras elevadas pueden proporcionar el espacio libre necesario para actividades agrícolas o proyectos fotovoltaicos a base de agua manteniendo al mismo tiempo la estabilidad estructural.

Fotovoltaica en azotea y cochera

Las estructuras de techo livianas y las configuraciones de marquesinas solares integradas se pueden personalizar según las condiciones del techo, los diseños de estacionamiento, las dimensiones de los módulos y los requisitos estructurales.

Costo del ciclo de vida

Menor mantenimiento

La galvanización en caliente reduce la necesidad de eliminar periódicamente el óxido y repintar en comparación con las estructuras básicas galvanizadas en frío. Esto puede reducir el trabajo de mantenimiento a largo plazo para grandes proyectos solares.

Costo a largo plazo

Aunque el costo de compra inicial puede ser más alto que el de los productos simples galvanizados en frío, la evaluación de costos suministrada indica que los costos del ciclo de vida se pueden reducir en más del 30 % en las condiciones aplicables debido a menores requisitos de mantenimiento y reemplazo.

Adquisiciones integradas

Componentes completos

ZHONGTIAN puede suministrar acero para canales en U, acero para canales en C, pilotes de tierra, abrazaderas, bloques de presión y sujetadores de acero inoxidable como un paquete de adquisiciones integrado.

Suministro de proyectos

El abastecimiento combinado ayuda a los contratistas EPC y a los integradores fotovoltaicos a reducir el trabajo de coordinación de proveedores, logística, inspección y gestión de pedidos.

Procesamiento personalizado

Longitudes personalizadas

El soporte de soporte de acero con canal en U galvanizado en caliente admite longitudes personalizadas según los planos del proyecto y los requisitos de instalación.

Agujeros personalizados

El punzonado y posicionamiento de fábrica se pueden ajustar para que coincidan con abrazaderas, tirantes, rieles y componentes de conexión específicos.

Entrega precortada

Los componentes se pueden precortar y empaquetar según las secciones del proyecto, lo que reduce el corte en el sitio y simplifica la instalación.

Preguntas frecuentes

¿Qué grados de acero están disponibles?

Están disponibles acero en forma de U laminado en caliente Q235B y Q355B. La selección depende de la carga del proyecto y de los cálculos estructurales.

¿Qué estándar de galvanizado se utiliza?

El producto sigue los requisitos GB/T 13912 para productos de acero galvanizado en caliente.

¿Se puede utilizar en zonas costeras?

Sí. El revestimiento galvanizado es adecuado para la protección contra la corrosión en exteriores, incluidos ambientes costeros y húmedos, cuando la especificación del revestimiento se selecciona correctamente.

¿Cuál es el rango de ángulos?

El rango ajustable estándar es de 10° a 60%, sujeto a la configuración estructural final.

¿Se requiere soldadura en sitio?

No. La estructura principal utiliza orificios y conexiones de pernos estandarizados, lo que reduce la necesidad de realizar soldaduras en el sitio.

¿Se pueden suministrar longitudes personalizadas?

Sí. ZHONGTIAN admite longitudes personalizadas, punzonado, doblado, corte y otros procesos de fábrica de acuerdo con los requisitos del proyecto.
