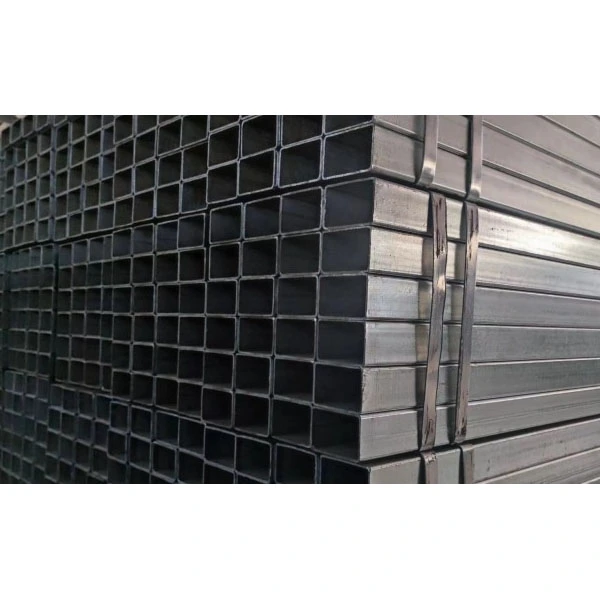

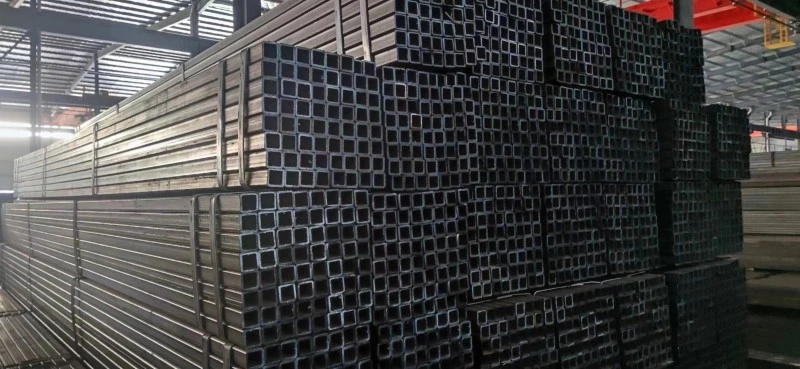

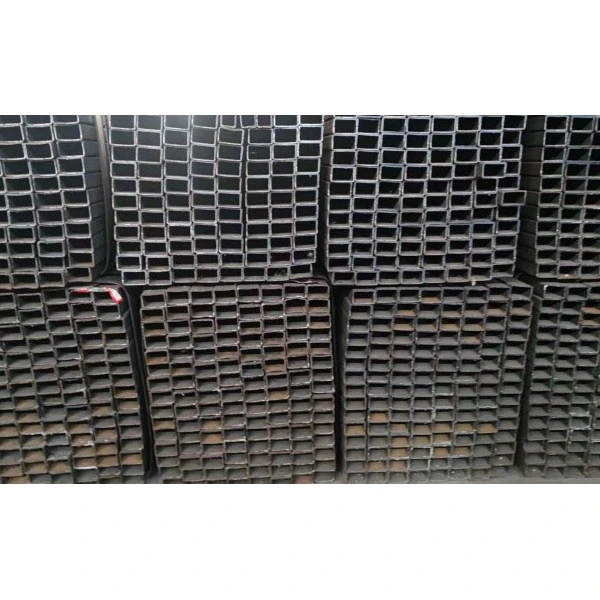

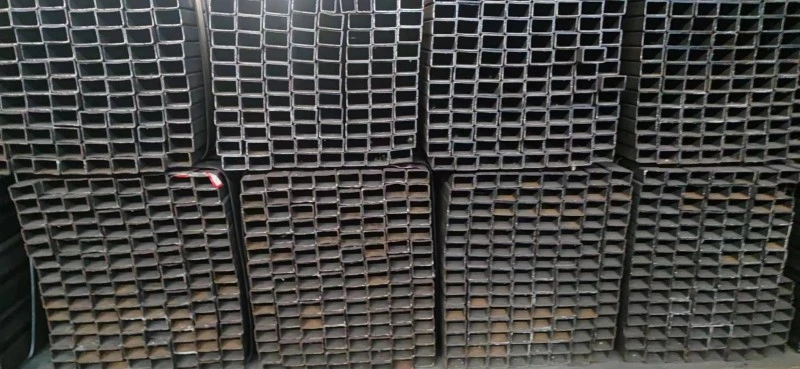

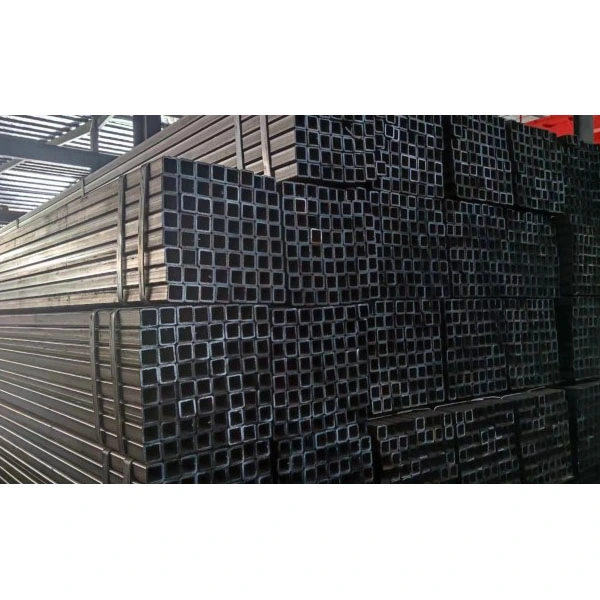

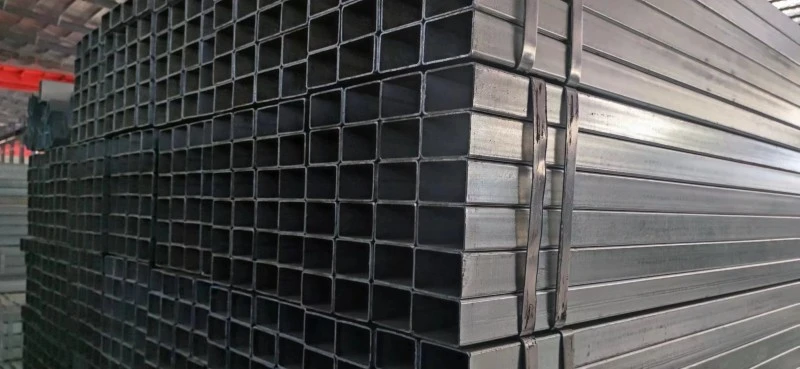

Tubo de acero rectangular y cuadrado

Los tubos de acero rectangulares y cuadrados de ZHONGTIAN, fabricados principalmente mediante procesos de doblado en frío y soldadura de alta frecuencia, son perfiles estructurales con un excelente rendimiento integral. Utilizando procesos de producción estandarizados y un riguroso sistema de control de calidad, los productos ofrecen una amplia gama de especificaciones, excelente rigidez, fácil instalación y alta rentabilidad. Como proveedor integral que integra investigación y desarrollo, producción y ventas, ZHONGTIAN, con sede en China, atiende a clientes globales con sus capacidades de fábrica profesionales. Sus productos se utilizan ampliamente en la construcción, ingeniería municipal, maquinaria, fotovoltaica y otras industrias, proporcionando soluciones de materiales confiables para diversos proyectos de ingeniería.

Definiciones y especificaciones básicas

1. Definiciones de productos

- Tubo cuadrado: Sección transversal cuadrada con los cuatro lados de igual longitud (por ejemplo, 20×20 mm).

- Tubo rectangular: Sección transversal rectangular con longitudes laterales desiguales (p. ej., 20×30 mm).

- Clasificación de Procesos: Tubería soldada por alta frecuencia doblada en frío (mercado principal), tubos cuadrados y rectangulares sin costura, tubos cuadrados y rectangulares laminados en caliente.

2. Rango de tamaño estándar

- Tubo cuadrado: 20×20 mm～500×500 mm

- Tubo rectangular: 30×50 mm～200×400 mm

- Espesor de pared: 0,8 mm～20 mm (tubos de pared gruesa ≥6 mm)

- Longitud estándar: 6 metros, 9 metros, 12 metros; longitudes personalizadas disponibles bajo petición.

3. Materiales de uso común

- Q235B: Acero al carbono de uso general, apto para estructuras de edificación, soportes diversos y barandillas de protección.

- Q355B/C/D/E: Acero de baja aleación y alta resistencia, utilizado principalmente en vigas y columnas de estructuras de acero, marcos portantes y plantas industriales.

- Acero 20# y 45#: Adecuado para mecanizado, casquillos, marcos de equipos, etc.

- Acero galvanizado: Disponible en variedades galvanizadas en caliente y galvanizadas en frío, ofrece una excelente resistencia a la corrosión y es adecuado para instalaciones exteriores y soportes fotovoltaicos.

4. Estándares implementados

- GB/T 6728-2017 Secciones de acero conformadas en frío (más utilizadas)

- Tubos de acero de forma especial estirados en frío GB/T 3094

- GB/T 17239, GB/T 19418 Normas relevantes para tubos cuadrados y rectangulares soldados

- Productos galvanizados: GB/T 13912, GB/T 2518

Proceso de producción

1. Tubos cuadrados y rectangulares soldados por alta frecuencia (proceso convencional)

- Materias primas: fleje de acero laminado en caliente/laminado en frío

- Flujo de producción: Desenrollado → Nivelación → Cizallado → Doblado en frío en tubos redondos → Soldadura por resistencia de alta frecuencia → Eliminación de cordones de soldadura → Conversión de tubos redondos a cuadrados/rectangulares → Conformación y acabado → Corte a medida → Enderezamiento → Inspección de calidad → Embalaje y almacenamiento

- Características del producto: Alta precisión dimensional, superficie lisa, alta eficiencia de producción y precio asequible.

2. Tubos cuadrados y rectangulares sin costura

Formado a partir de tubos redondos sin costura mediante estirado en frío y extrusión, sin costuras de soldadura en la pared del tubo, exhibiendo una excelente resistencia a la presión y resistencia general. Estos productos, utilizados principalmente en equipos de alta presión, maquinaria de precisión y estructuras de carga especiales, son relativamente caros.

3.Tubos de acero cuadrados y rectangulares laminados en caliente.

Estos se forman directamente mediante un proceso de laminación en caliente, produciendo principalmente productos de gran tamaño y paredes gruesas. El acero tiene alta resistencia y baja tensión residual, lo que lo convierte en el material preferido para la ingeniería de estructuras de acero pesado.

Ventajas principales de rendimiento

1.Alta rigidez a la flexión y excelente estabilidad estructural

Gran momento de inercia, lo que resulta en una excelente resistencia a la flexión y torsión. Para el mismo peso, su rendimiento general es superior al de los tubos redondos, lo que lo hace ideal para vigas, columnas y marcos generales.

2.Sección transversal regular e instalación sencilla.

El tubo es recto y tiene bordes afilados, lo que permite soldar y atornillar fácilmente, adaptándose a los métodos de construcción modular.

3.Alta utilización del espacio

La estructura angular permite una instalación cercana contra paredes y columnas, lo que da como resultado un diseño compacto y estéticamente agradable que ahorra espacio de manera efectiva.

4.Excelente calidad superficial y resistencia a la corrosión.

Adecuado para pintura, galvanizado y recubrimiento en polvo, puede usarse durante períodos prolongados al aire libre y en ambientes húmedos.

5.Especificaciones completas y gran versatilidad.

La gama de productos cubre todo, desde tubos decorativos de uso liviano hasta tubos de soporte de carga de servicio pesado, y puede reemplazar el acero en ángulo, el acero en canal y los tubos redondos comunes, lo que resulta en menores costos de uso generales.

Áreas de aplicación

1. Construcción de estructuras de acero: vigas y columnas de fábrica, marcos de acero, columnas, correas de techo, vigas de muro cortina

2. Ingeniería Municipal: Barandillas viales, postes de alumbrado público, soportes de tráfico, barandillas de puentes, soportes de soporte municipales.

3. Fabricación de Maquinaria: Bastidores de equipos, bases de equipos, bancos de trabajo, soportes de transportadores, estructuras de cajas.

4. Fotovoltaica y Nuevas Energías: Soportes fotovoltaicos, marcos de armarios de almacenamiento de energía, componentes estructurales de soporte de energía eólica

5. Ingeniería de decoración: construcción de muros cortina, tabiques interiores y exteriores, expositores decorativos, bastidores de almacén.

6. Automoción y Logística: Bastidores de vehículos, piezas de chasis de automóviles, estructuras de contenedores

7. Agricultura e Invernaderos: Estructuras de invernaderos, estructuras de soporte de invernaderos

Casos prácticos de aplicación

Estudio de caso: Proyecto de central eléctrica fotovoltaica a gran escala en el noroeste de China

Una central fotovoltaica de 50 MW en la provincia de Gansu utilizó tubos rectangulares galvanizados en caliente Zhongtian Q355B (120×80×4 mm) para construir el sistema de soporte fotovoltaico.

- Desafíos del proyecto: El área local experimenta fuertes vientos y variaciones extremas de temperatura, lo que requiere que la estructura de soporte posea una estabilidad estructural y resistencia a la corrosión excepcionales.

- Solución: Los tubos de acero rectangulares y cuadrados cuentan con un espesor de capa galvanizada de 550 gramos por metro cuadrado, lo que proporciona una excelente protección contra la corrosión. El material Q355B de alta resistencia puede soportar cargas de viento de hasta 25 metros por segundo, y la sección transversal rectangular permite una disposición más racional de los paneles fotovoltaicos y una utilización más eficiente del espacio.

- Resultados del proyecto: El proyecto se completó con éxito en 2025, sin problemas de calidad durante todo el proceso. La estructura de soporte se mantuvo estable incluso en condiciones climáticas extremas y, en comparación con las soluciones tradicionales de acero en ángulo, los costos de mantenimiento posteriores se redujeron en un 30 %.

Estándares de inspección de calidad:

1. Inspección de la apariencia: La superficie debe estar libre de grietas, pliegues y abolladuras evidentes; Los bordes y esquinas de los tubos deben ser claros y regulares.

2. Inspección dimensional: Verifique la longitud lateral, el espesor de la pared, la verticalidad, la rectitud y la torsión.

3. Pruebas de rendimiento mecánico: realizar pruebas de tracción, flexión, aplanamiento e impacto de acuerdo con los requisitos del material.

4. Inspección de Soldaduras: Las tuberías soldadas por alta frecuencia deben tener las soldaduras intactas, libres de grietas y soldaduras incompletas.

5. Inspección del revestimiento galvanizado: para tuberías galvanizadas, inspeccione el espesor y la adherencia del revestimiento y realice pruebas de niebla salina.

Clasificación de productos

1. Por material: acero al carbono ordinario, acero de baja aleación y alta resistencia, tubería de acero galvanizado, tubería de acero inoxidable

2. Por espesor de pared: tubería de pared delgada (≤3 mm), tubería de pared media, tubería de pared gruesa (≥6 mm)

3. Por tratamiento de superficie: tubería negra (tubería desnuda), tubería galvanizada en caliente, tubería galvanizada en frío, tubería pintada, tubería con recubrimiento en polvo

4. Por proceso de fabricación: tubería soldada por alta frecuencia, tubería sin costura, tubería laminada en caliente

Comparación de productos similares

1. Tubería rectangular y cuadrada versus tubería redonda

- Tubería rectangular y cuadrada: alta rigidez a la flexión, instalación conveniente, alta utilización del espacio

- Tubo redondo: Excelente rendimiento torsional, más adecuado para el transporte de fluidos, menor resistencia al viento

2. Tubería rectangular y cuadrada VS Canal de acero/Acero en ángulo

- Tubo rectangular y cuadrado: sección transversal cerrada, alta rigidez, fuerte resistencia a la torsión, no se deforma fácilmente, apariencia limpia y hermosa

- Canal de acero/ángulo de acero: sección transversal abierta, rigidez general más débil, fácil de torcer y deformar, poca resistencia a la oxidación

Preguntas frecuentes

P1: ¿Qué son el acero rectangular y cuadrado? ¿Tubo?

R: Los tubos de acero cuadrados y rectangulares son materiales de acero huecos con una sección transversal cuadrada o rectangular, también conocidos como tubos cuadrados o tubos rectangulares. Los productos se fabrican principalmente mediante procesos de doblado en frío y soldadura de alta frecuencia, pero también están disponibles variedades sin costura y laminadas en caliente. Se utilizan ampliamente en construcción estructural, fabricación de soportes, ingeniería de soporte de carga y decoración.

P2: ¿Cuál es la diferencia entre tubos cuadrados y rectangulares?

R: Los tubos cuadrados tienen cuatro lados de igual longitud (por ejemplo, 100 × 100 mm), lo que da como resultado una distribución uniforme de la tensión en todas las direcciones; Los tubos rectangulares tienen longitudes laterales desiguales (por ejemplo, 100 × 50 mm), lo que permite una selección flexible basada en la dirección de la tensión y la adaptabilidad a diferentes requisitos de carga.

P3: ¿Cómo distinguir entre tubos de pared delgada, de pared media y de pared gruesa?

R: La clasificación estándar de la industria es la siguiente:

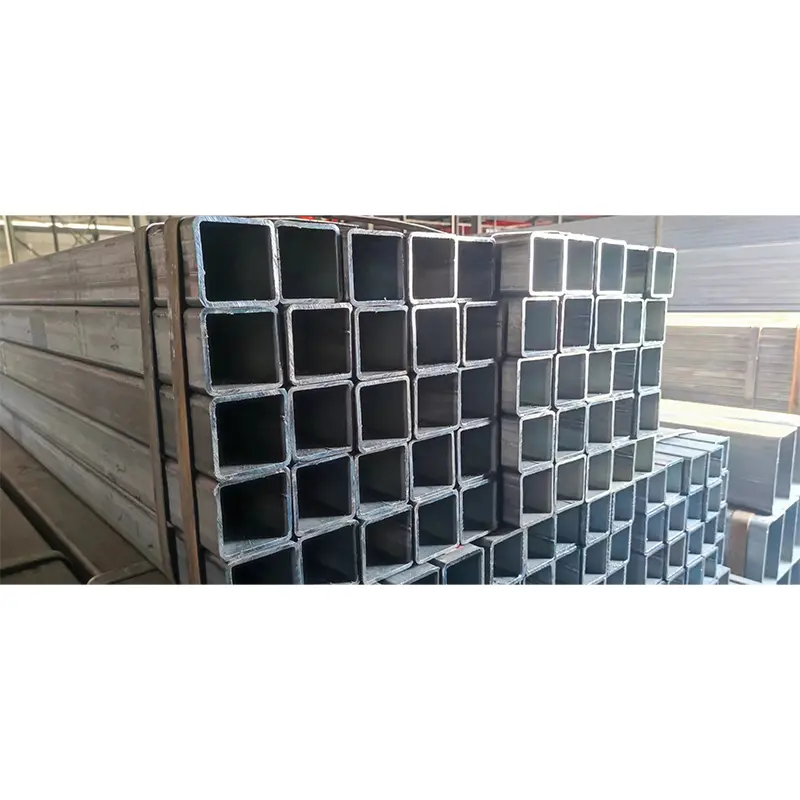

- Tubos de pared delgada: Espesor de pared ≤ 3 mm, utilizados principalmente para diseños decorativos y soportes livianos.

- Tubos de pared media: espesor de pared de 3 a 6 mm, utilizados para aplicaciones estructurales generales.

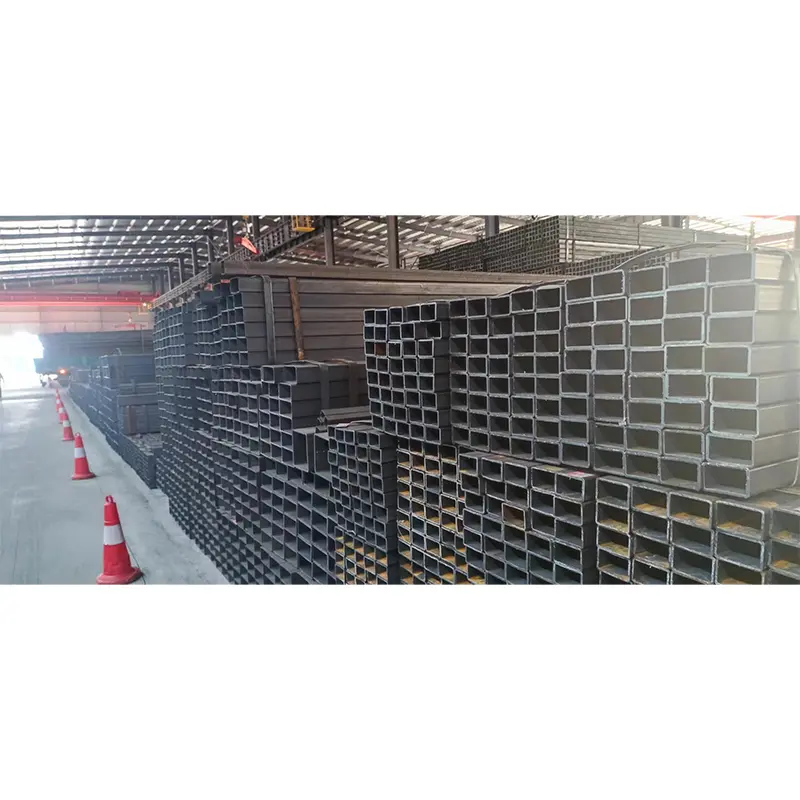

- Tubos de paredes gruesas: Espesor de pared ≥ 6 mm, aptos para vigas y columnas portantes y estructuras de soporte de cargas pesadas.
