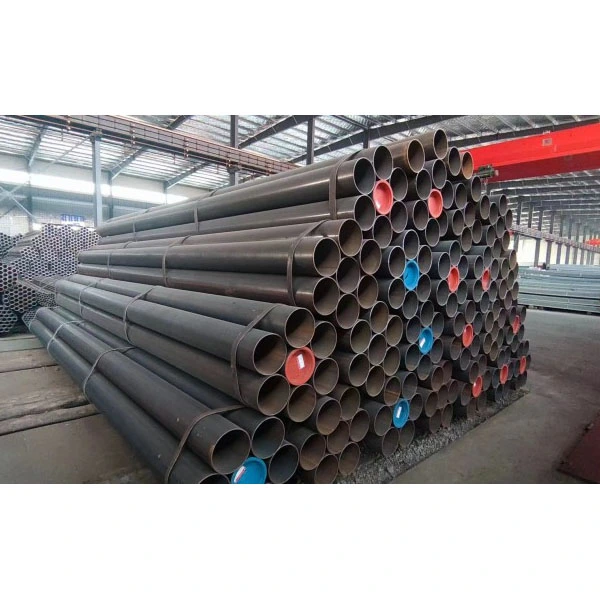

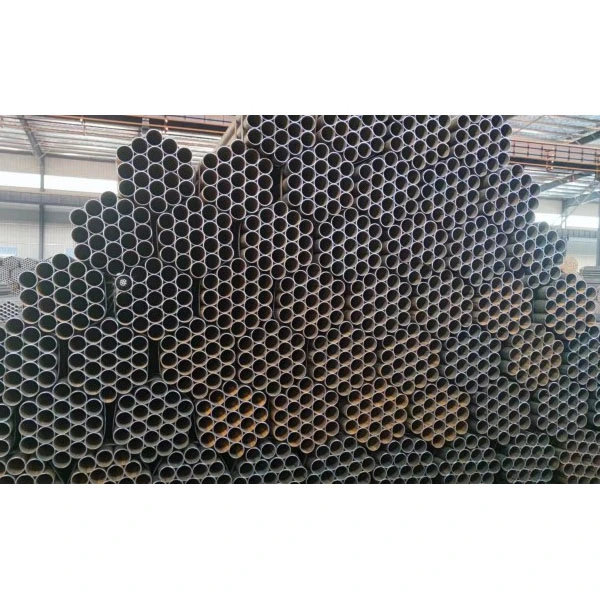

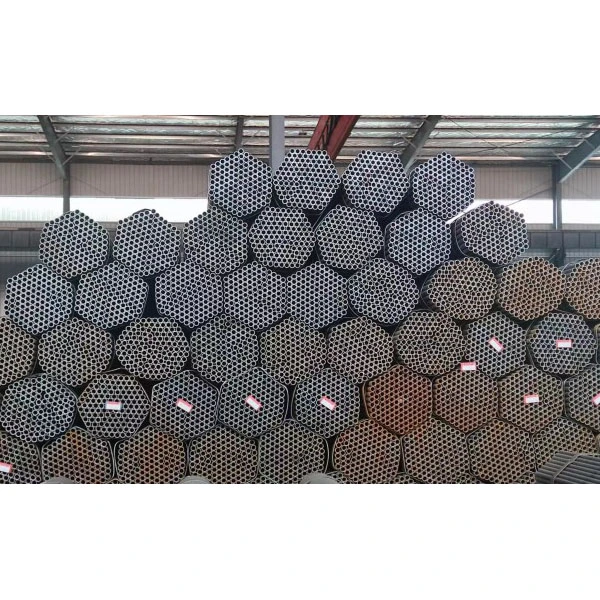

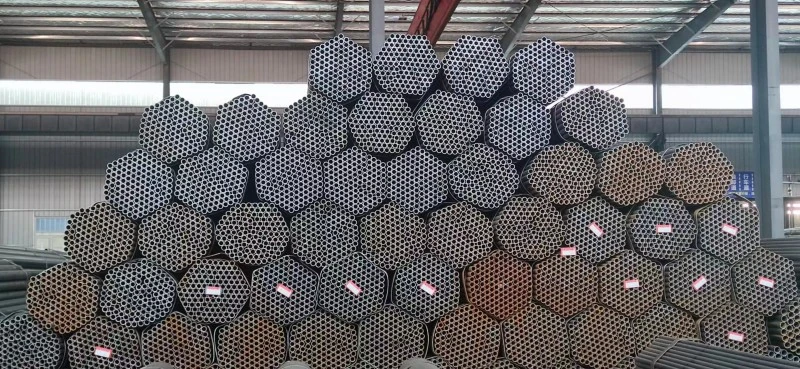

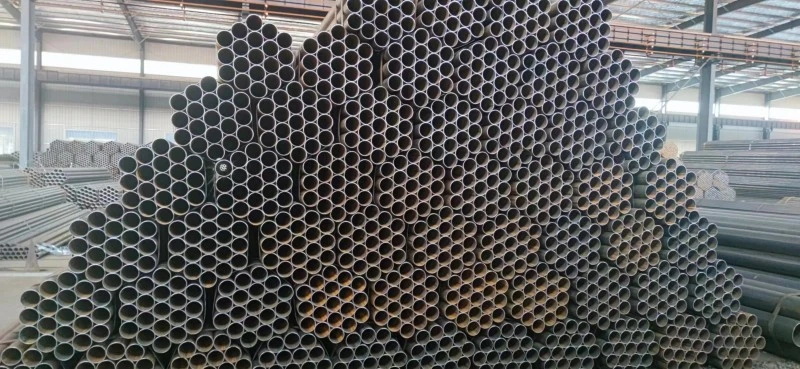

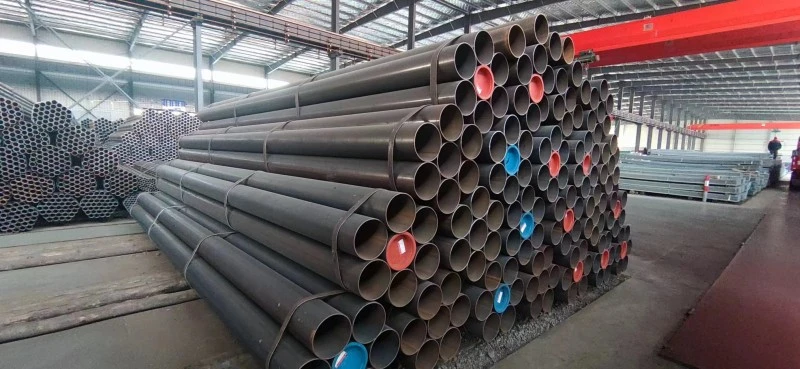

Tubería de acero soldada longitudinal de pared delgada

La tubería de acero soldada longitudinal de pared delgada Zhongtian es una tubería de acero liviana hecha de tiras de acero o placa de acero como material base, laminada y luego soldada a lo largo de una sola soldadura longitudinal.

- Grosor de la pared: 1,0–6 mm

- Diámetro exterior: Φ20–Φ610 mm (especificaciones comunes Φ33–Φ426 mm)

- Longitud estándar: 6 metros, 12 metros, longitudes personalizadas también disponibles

- Proceso central: Soldadura por resistencia de alta frecuencia (ERW/HFW)

- Normas: GB/T 3091-2025, GB/T 13793-2016, ASTM A53

Materiales comunes y propiedades mecánicas.

La tubería de acero soldada longitudinal de pared delgada está hecha de acero al carbono de alta calidad, lo que equilibra la resistencia estructural y el rendimiento del procesamiento:

1 Q195: Límite elástico ≥ 195 MPa, adecuado para andamios, barandillas y tuberías de agua de baja presión

2 Q215A/B: Límite elástico ≥ 215 MPa, utilizado principalmente para transporte de fluidos y tuberías estructurales en general.

3 Q235B: Límite elástico ≥ 235 MPa MPa, el más versátil, ampliamente utilizado en aplicaciones de construcción, suministro y drenaje de agua y transmisión de gas.

4 Q355B: Límite elástico ≥ 355 MPa, adecuado para estructuras portantes y fabricación de equipos mecánicos.

Proceso de producción

Como fabricante profesional, Zhongtian adopta un proceso de producción de precisión totalmente automatizado:

1. Desenrollar → Nivelar → Recortar bordes

2. Proceso de formado: Equipado con 7 a 9 juegos de rodillos gradientes, que se enrollan y forman gradualmente para evitar problemas de concentración de tensiones.

3. Soldadura de alta frecuencia: frecuencia de trabajo de 100 a 500 kHz, el borde del tubo en bruto se calienta instantáneamente a 1300 a 1500 ℃ para lograr la fusión y luego se completa la unión metalúrgica mediante rodillos de extrusión. La soldadura no requiere metal de aportación.

4. Eliminación de cordones de soldadura → Recocido de frecuencia media para aliviar tensiones → Dimensionado y enderezamiento

5. Corte a medida → Pruebas de rendimiento → Tratamiento anticorrosión → Embalaje del producto terminado

- Velocidad de soldadura: 20–30 m/min, hasta 60 m/min

- Resistencia de la soldadura: No menos del 90% de la resistencia del material base.

- Tolerancias dimensionales: error del diámetro exterior ±0,5 mm, uniformidad del espesor de la pared ≥98%

Ventajas principales

1. Ligero y económico: entre un 20% y un 30% más ligero que los tubos de acero sin costura de las mismas especificaciones, lo que reduce los costos generales entre un 15% y un 25%.

2. Dimensiones precisas: superficie lisa de la tubería, estricto control de tolerancia, excelente rendimiento de soldadura y doblado en frío e instalación conveniente.

3. Alta capacidad de producción: Velocidad de soldadura rápida, que depende de la capacidad de producción a gran escala de la fábrica, lo que permite un suministro rápido y de gran volumen.

4. Soldaduras estables: Distribución de tensiones simple en una sola costura recta, menos propensa a la superposición de tensiones, lo que resulta en una mejor resistencia a la fatiga.

Sistema de control de calidad

Pruebas estrictas durante todo el proceso para garantizar la seguridad del producto:

- Prueba hidrostática completa: presión de prueba 2,5 MPa, presión mantenida durante 1 minuto sin fugas

- Pruebas no destructivas: pruebas de corrientes de Foucault y cobertura de pruebas ultrasónicas

- Pruebas mecánicas: realización de múltiples pruebas que incluyen pruebas de aplanamiento, abocardado y tracción.

- Trazabilidad completa: conservación de informes de materiales, números de lote de hornos y registros de producción de lotes.

Principales áreas de aplicación

Los tubos de acero soldados longitudinales de pared delgada son adecuados para diversas aplicaciones estructurales livianas y de transporte de fluidos a baja presión:

1. Construcción de edificios: vigas y columnas de estructura de acero, andamios, soportes para muros cortina, pasamanos.

2. Ingeniería Municipal: Tuberías de abastecimiento y drenaje de agua, tuberías de transmisión de gas a baja presión, tuberías de rociadores contra incendios.

3. Agricultura y conservación del agua: tuberías de riego, tuberías de bombas para pozos profundos, tuberías de tratamiento de agua

4. Maquinaria e industria ligera: rodillos transportadores, carcasas de motores, tubos para muebles, equipos de fitness.

5. Energía y Comunicación: Tuberías de protección de cables, tuberías conductoras, soportes de bandejas portacables

Caso de aplicación del mundo real

Un gran proyecto de complejo comercial en Shanghai (2024)

Requisitos del proyecto: Adquirir 12.000 metros de tubería Q235B de Φ48×3,0 mm para usar como tubería de soporte para andamios y muros cortina, de conformidad con la norma GB/T 3091. Las tuberías deben ser livianas, dimensionalmente precisas y galvanizadas en caliente para protegerlas contra la corrosión.

Solución Zhongtian: Utilizar tecnología de soldadura por resistencia de alta frecuencia para producir tubos de acero soldados longitudinales de pared delgada con un espesor de recubrimiento de zinc de no menos de 30 micrómetros.

Efectos de la aplicación

1. En comparación con los tubos de acero sin costura, los costos generales de adquisición se reducen en un 22%;

2. La tolerancia del diámetro exterior se controla dentro de ±0,3 mm, lo que da como resultado cero productos no conformes durante la aceptación en sitio;

3. Los extremos de tubería estandarizados mejoran la eficiencia de la instalación en un 30%;

4. En los cinco años transcurridos desde su puesta en servicio, las tuberías no han mostrado signos de oxidación, deformación o daños en soldaduras.

Preguntas frecuentes

P1: ¿Qué presión pueden soportar los tubos de acero soldados con costura recta de paredes delgadas de Zhongtian?

R: Este producto está diseñado para presiones ≤2,5 MPa, satisfaciendo las necesidades de suministro de agua, suministro de gas, suministro de aire comprimido y aplicaciones estructurales convencionales. No se recomienda para aplicaciones de alta presión o temperaturas superiores a 450 ℃.

P2: ¿Cómo garantiza Zhongtian la calidad y confiabilidad de la soldadura?

R: Utilizamos soldadura por resistencia de alta frecuencia y controlamos estrictamente todos los parámetros del proceso, logrando una resistencia de la soldadura de más del 90% del material base. Todos los productos terminados se someten a pruebas 100% hidrostáticas, así como a pruebas no destructivas ultrasónicas y de corrientes parásitas, y solo se envían aquellos que pasan.

P3: ¿Cuáles son los plazos de entrega estándar y los servicios de personalización de nuestros productos?

R: Para especificaciones estándar de 6 metros y 12 metros, el plazo de entrega es de 7 a 10 días. Longitudes personalizadas de 1 a 18 metros están disponibles bajo petición. También proporcionamos galvanizado en caliente, recubrimiento epóxico para protección contra la corrosión y servicios de procesamiento de extremos de tuberías, como biselado, roscado y fabricación de bridas. Aceptamos pequeños pedidos de prueba y grandes pedidos al por mayor.
