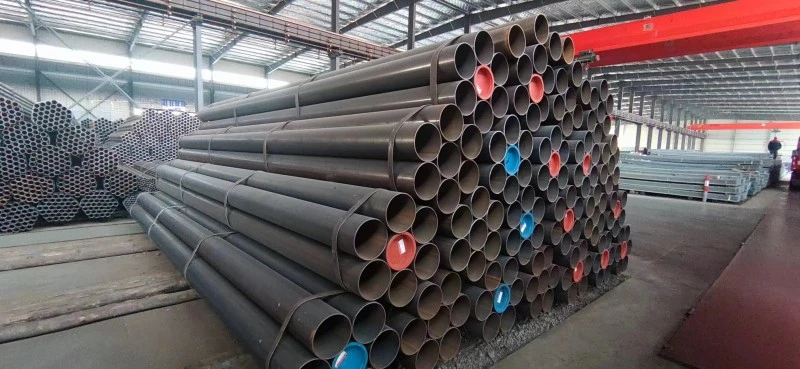

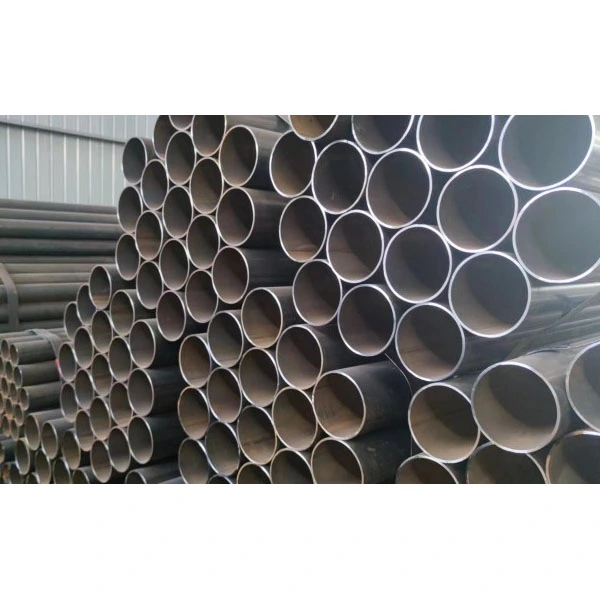

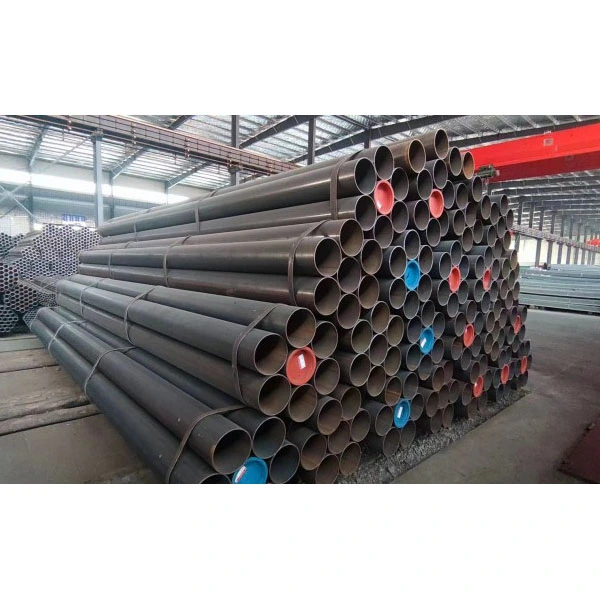

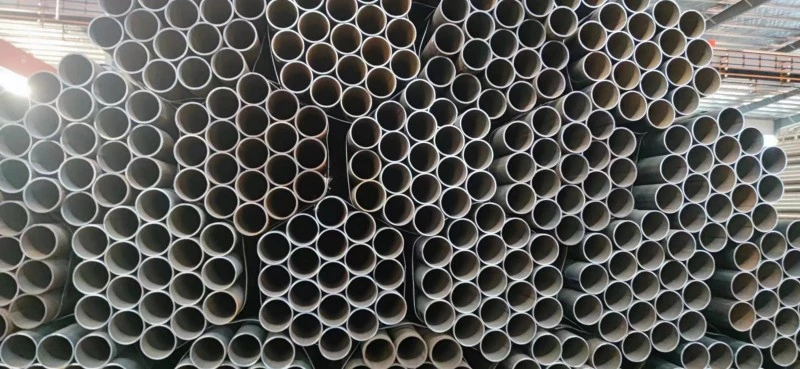

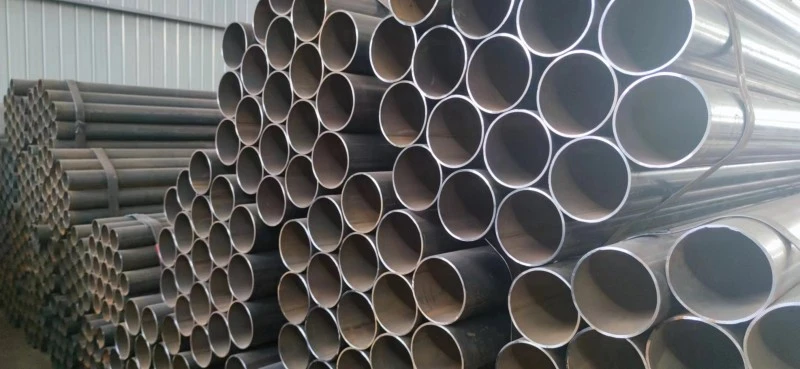

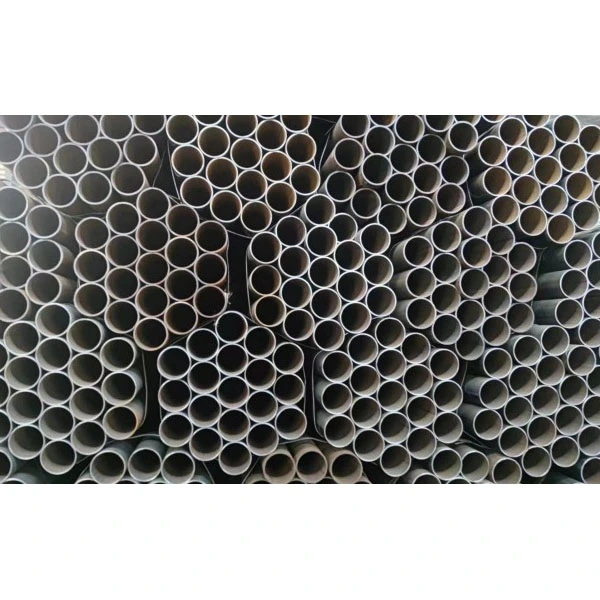

Tubería de acero soldada longitudinal de pared gruesa

La tubería de acero soldada longitudinal de pared gruesa Zhongtian se utiliza en campos clave como la ingeniería química y la ingeniería marina. Nos adherimos estrictamente al estándar EEAT 2.0, aprovechando la calidad madura de los productos, la experiencia comprobada en proyectos y los servicios técnicos integrales para brindar soluciones de tuberías confiables a clientes globales.

Definiciones y especificaciones básicas

1. Definición del producto

- Tubos de paredes gruesas: Espesor de pared ≥ 8 mm

- Tuberías de alto valor añadido de pared extragruesa: Espesor de pared ≥ 25 mm

- Rango de diámetro: diámetro exterior 219–2500 mm (especificaciones principales 610–1420 mm)

- Rango de espesor de pared: 6–60 mm

- Longitud única estándar: 12 metros, personalizable a partir de 18 metros de tubos ultralargos

2. Materiales de uso común

- Acero al carbono: Q235B, Q355B/C/D/E, apto para estructuras generales y condiciones de trabajo convencionales.

- Tubería de acero: L245–L555, API 5L X42–X80, principalmente para transporte de petróleo y gas a alta presión.

- Acero aleado: 16Mn, ASTM A106 Gr.B, adecuado para entornos operativos de alta temperatura y alta presión.

3. Estándares

- Estándares nacionales: GB/T 9711, GB/T 3091, SY/T 5037

- Normas Internacionales: API 5L, ASTM A53, EN 10217

Soldadura por arco sumergido de doble cara (LSAW): el proceso principal para tuberías de paredes gruesas y de gran diámetro

1. Selección de materia prima: Se utilizan placas de acero de espesor medio que han pasado la detección de defectos, con un espesor de placa de 6 a 60 mm.

2. Fresado de bordes de placas de acero: Se mecanizan biseles de soldadura en los bordes de las placas para garantizar la penetración y la calidad de la soldadura.

3. Precurvado del borde: Ambos lados de la placa de acero están precurvados para evitar grietas después del conformado.

4. Proceso de formación (tres métodos convencionales)

- Conformado JCOE: el estampado paso a paso tipo J, tipo C y tipo O se completa de forma secuencial, adecuado para tuberías con diámetros de 406 a 1626 mm y espesores de pared de 6 a 40 mm, lo que ofrece una alta rentabilidad y una calidad estable.

- Conformado UOE: Primero, estampado en forma de U, luego unión de costura en forma de O y finalmente expansión mecánica del diámetro. Esto da como resultado una redondez y precisión dimensional óptimas, y se usa ampliamente en proyectos clave como líneas troncales de alto voltaje, cruces de ríos y operaciones en aguas profundas. Especificación representativa: grado de acero X80, diámetro exterior 1422 mm × espesor de pared 32,1 mm.

- Perfilado por rodillos RBE: El perfilado por rodillos continuo es adecuado para tubos de diámetro pequeño y mediano y admite productos tanto estándar como de paredes gruesas y ofrece una eficiencia de producción excepcional.

5. Operación de soldadura: Se utiliza soldadura por arco sumergido de doble cara con múltiples alambres (comúnmente soldadura de cuatro alambres). La corriente de soldadura es de 800 a 1200 A, el voltaje es de 28 a 36 V y la velocidad de soldadura es de 0,8 a 1,2 m/min. Todas las soldaduras se someten a una detección de defectos 100% ultrasónica (UT) + radiográfica (RT) para eliminar defectos como grietas y fusión incompleta.

6. Post-tratamiento

- Tratamiento térmico: los tratamientos de normalización y revenido eliminan la tensión residual en la tubería y mejoran la tenacidad general.

- Acabados: Enderezamiento, corte, biselado y verificación dimensional.

- Prueba hidrostática: prueba de presión estándar (10 MPa, 30 minutos) para garantizar que no haya fugas.

- Protección contra la corrosión: Anticorrosión 3PE, recubrimiento en polvo epoxi, galvanizado en caliente, etc., apto para ambientes enterrados y corrosivos.

Soldadura por resistencia de alta frecuencia (ERW): proceso de producción auxiliar

Este proceso se utiliza principalmente para producir tuberías de pequeño y mediano diámetro, aplicable a diámetros de 20 a 610 mm y espesores de pared de 1,2 a 12,7 mm. Ofrece alta eficiencia de producción, costos controlables, soldaduras continuas y uniformes, menos defectos y excelente rendimiento de sellado.

Ventajas principales de rendimiento

1. Alta resistencia y alta presión.

La tubería de acero soldada longitudinal de pared gruesa, basada en su estructura de paredes gruesas y materias primas de alta calidad, cuenta con un límite elástico de no menos de 235 MPa, con un grado de acero X80 que alcanza los 555 MPa. Tiene un rango de presión de 10 a 30 MPa, exhibe una excelente resistencia al impacto y a la deformación y cumple con los requisitos de aplicaciones de alta presión y trabajo pesado.

2.Calidad de soldadura estable y confiable

La soldadura por arco sumergido de doble cara logra una penetración profunda, con un coeficiente de soldadura que alcanza 1,0; La soldadura por resistencia de alta frecuencia proporciona un sellado excelente. Ambos procesos son adecuados para el transporte de medios inflamables y explosivos.

3.Alta precisión dimensional

Desviación del diámetro exterior ≤ ±1% del diámetro de la tubería, desviación del espesor de la pared ≤ ±12,5% del espesor de la pared, elipticidad ≤ 0,5% del diámetro de la tubería. Su rendimiento en redondez y rectitud es superior al de los tubos soldados en espiral, lo que resulta en una mayor adaptabilidad para la instalación en sitio.

4.Ventaja significativa en el costo general

Para productos de grandes especificaciones con un diámetro ≥325 mm, la eficiencia de producción es mucho mayor que la de los tubos de acero sin costura, lo que reduce los costos generales entre un 30% y un 50%. En comparación con los tubos soldados en espiral, cuenta con una mayor resistencia axial, costuras de soldadura más cortas y un menor riesgo de defectos, lo que los convierte en la opción preferida para líneas de transmisión de larga distancia.

5.Amplia gama de condiciones operativas

Puede soportar entornos que oscilan entre -40 ℃ y 450 ℃, al tiempo que posee una excelente resistencia a la fatiga y la corrosión, lo que lo hace adecuado para diversos entornos hostiles, como aguas profundas, permafrost y corrosión química.

Principales áreas de aplicación

1. Transporte de petróleo y gas: Tuberías troncales de alta presión para petróleo y gas natural, redes urbanas de gasoductos de alta presión (uso principal de grados de acero X70 y X80)

2. Energía eléctrica: tuberías de agua circulante de centrales eléctricas, tuberías de desulfuración, tuberías de transporte de carbón pulverizado, cabezales de calderas de energía térmica, tuberías de acero a presión de centrales hidroeléctricas.

3. Refinación química: tuberías de proceso de alta temperatura y alta presión, tuberías de transporte de medios inflamables y explosivos, tuberías de tratamiento de aguas residuales

4. Estructuras de acero para la construcción: tubos de cimentación de pilotes que soportan carga de puentes, columnas de construcción grandes, carcasas de acero para cimentaciones de pilotes, carcasas de protección para túneles

5. Ingeniería marina: chaquetas de plataformas marinas, tuberías submarinas, cimientos de pilotes para puertos y muelles

6. Ingeniería municipal: redes de tuberías de calefacción de alta presión, proyectos de suministro y drenaje de agua a gran escala y desvío de agua, tuberías de estructura de galería de tuberías integradas

Caso real: Proyecto de túnel del escudo del río Yangtze

Zhongtian suministró tubería de acero soldada longitudinalmente de pared gruesa soldada por arco sumergido de doble cara con proceso UOE de grado X80, Φ1422×32,1 mm para el proyecto clave del gasoducto Oeste-Este: el proyecto de túnel del escudo del río Yangtze. Ubicado en una zona geológica compleja, este proyecto requería tuberías con alta resistencia a la presión y una longitud de una sola pieza de hasta 18 metros (una especificación de pared ultralarga y extragruesa). Todos los productos se sometieron a un conjunto completo de pruebas ultrasónicas, radiográficas e hidrostáticas, con una tasa de aprobación de detección de defectos de soldadura del 99,8 %. Este proyecto verificó completamente la estabilidad y confiabilidad de Zhongtian Pipes en proyectos importantes de larga distancia, alta presión y a través de ríos.

Estándares de prueba y control de calidad

1. Ensayos No Destructivos: El 100% de las soldaduras fueron sometidas a ensayos ultrasónicos + radiográficos, capaces de detectar defectos con un diámetro equivalente a 2 mm, controlando estrictamente fisuras, falta de fusión y otros problemas.

2. Pruebas de propiedades mecánicas: Se realizaron pruebas de tracción, impacto a baja temperatura (energía de impacto de -20 ℃ ≥34 julios), flexión y aplanamiento lote por lote.

3. Inspección dimensional: Para cada tubería se inspeccionaron el diámetro exterior, el espesor de la pared, la ovalidad, la rectitud y las dimensiones del bisel.

4. Pruebas hidrostáticas: Las pruebas de presión se realizaron estrictamente de acuerdo con los estándares de la industria; Las tuberías se consideraron calificadas si no presentaban fugas ni deformaciones plásticas.

Preguntas frecuentes

P1: ¿Cómo distinguir entre tubos de acero soldados longitudinales de pared gruesa y tubos soldados con costura recta de paredes delgadas?

R: La industria utiliza el espesor de la pared como criterio de clasificación principal: las tuberías con un espesor de pared ≥ 8 mm son tuberías soldadas de paredes gruesas, mientras que las de ≥ 25 mm son tuberías soldadas de paredes extragruesas, utilizadas principalmente en condiciones de alta presión y carga pesada; Las tuberías con un espesor de pared <8 mm son tuberías soldadas de paredes delgadas, generalmente utilizadas para el transporte de fluidos a baja presión y la construcción estructural ordinaria, con una resistencia y resistencia a la presión relativamente menores.

P2: ¿Por qué se prefiere la tubería soldada por arco sumergido con costura recta a la tubería soldada en espiral para proyectos de líneas troncales de alto voltaje?

R: La tubería soldada por arco sumergido con costura recta tiene solo una costura de soldadura corta, lo que resulta en una mayor resistencia axial y una redondez y calidad general más estables; mientras que los tubos soldados en espiral tienen una costura de soldadura más larga, lo que genera una mayor probabilidad de defectos, y solo son adecuados para condiciones de presión media y baja y proyectos estructurales ordinarios. Por lo tanto, se prefiere la tubería soldada por arco sumergido con costura recta para líneas troncales de alta tensión y larga distancia.

P3: ¿Qué calificaciones autorizadas posee la tubería de acero soldada longitudinal de pared gruesa Zhongtian?

R: Nuestros productos cumplen estrictamente con los principales estándares nacionales e internacionales, como API 5L, GB/T 9711 y ASTM A53, y también cuentan con certificaciones relevantes como CE e ISO. Como proveedor y fabricante legítimo en China, nuestras instalaciones de producción implementan completamente el sistema de gestión de calidad EEAT 2.0 y nuestros productos cuentan con calificaciones completas y cumplen con los requisitos de acceso de varios proyectos de ingeniería internacionales.
