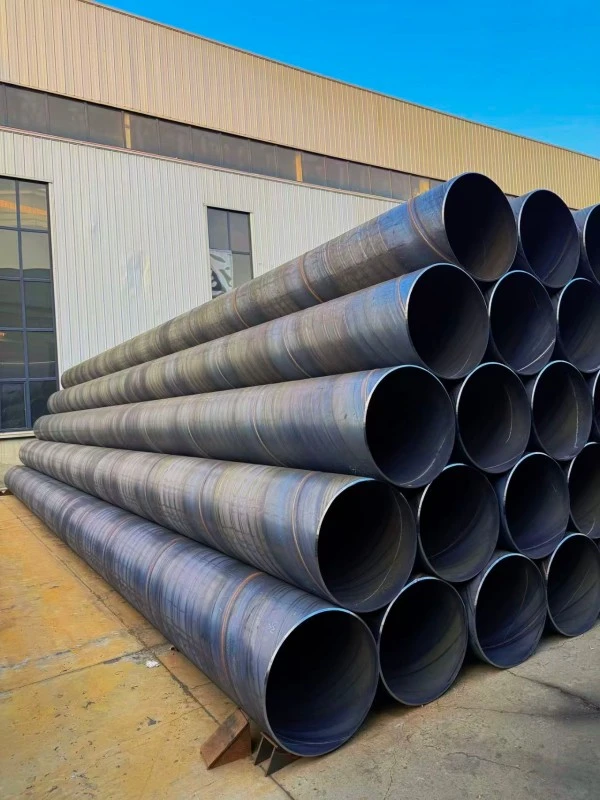

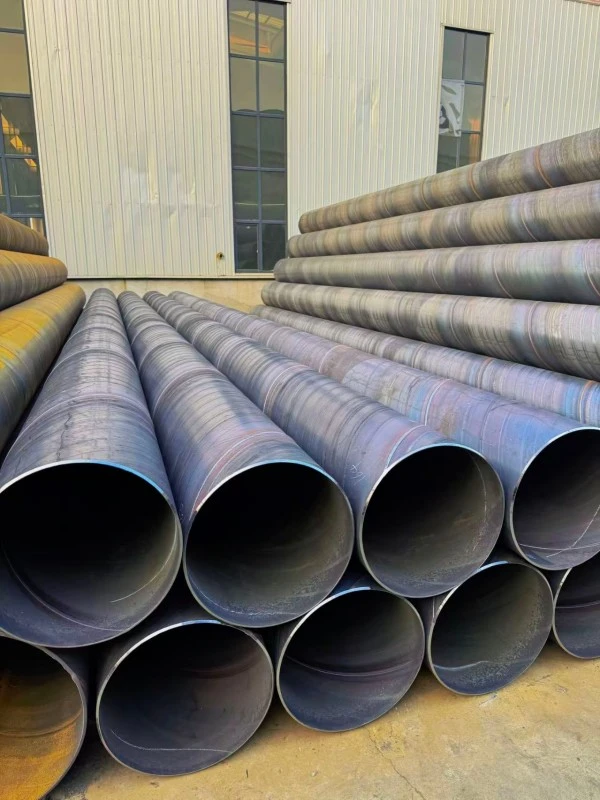

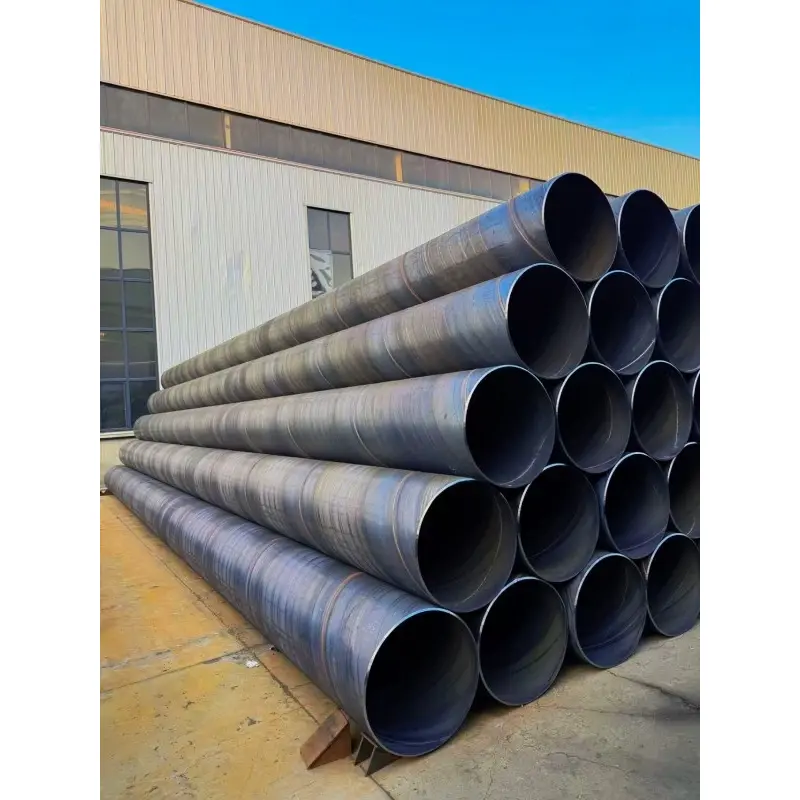

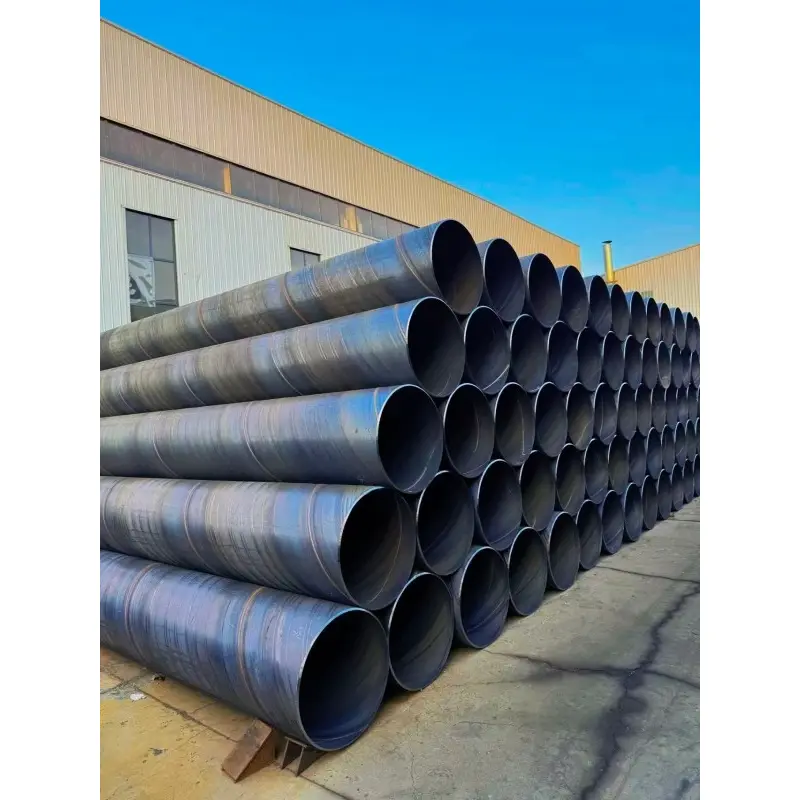

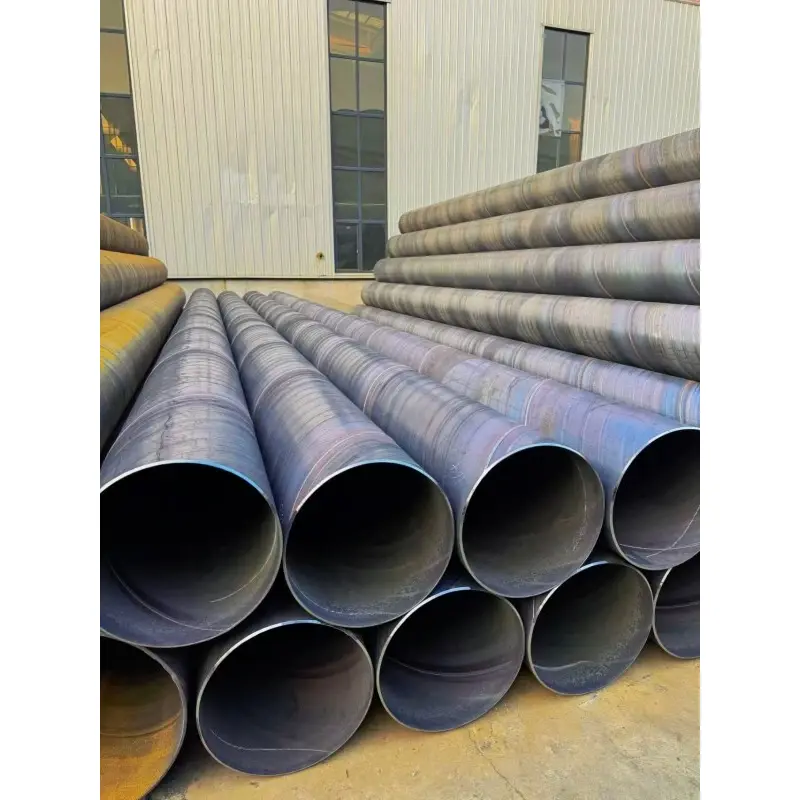

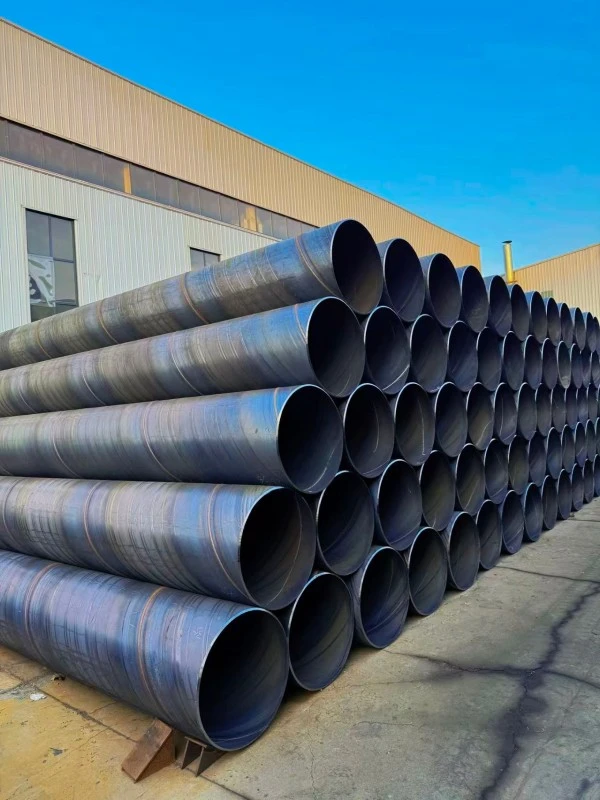

Tubería de acero soldada en espiral de gran diámetro

La tubería de acero soldada en espiral de gran diámetro se produce utilizando tiras de acero laminadas en caliente como materia prima. Mediante conformación continua en espiral, soldadura por arco sumergido de doble cara interna y externa, pruebas no destructivas y pruebas de presión hidráulica, la tira de acero se transforma en un tubo de acero soldado de gran diámetro.

El producto está diseñado principalmente para proyectos que requieren gran capacidad de transporte, instalación de tuberías de larga distancia y aplicaciones estructurales de gran diámetro.

En la industria de tubos de acero, un diámetro exterior ≥820 mm (DN800) generalmente se considera un diámetro grande. Las tuberías con un diámetro de φ1420 mm y superiores se clasifican comúnmente como tuberías de acero de diámetro ultragrande.

Las características clave de los tubos de acero SSAW de gran diámetro incluyen capacidad de fabricación de gran diámetro, distribución equilibrada de tensiones, fuerte resistencia a la deformación, alta eficiencia de transporte e idoneidad para proyectos de ingeniería a gran escala.

Especificaciones técnicas

Ventajas de la tubería de acero SSAW de gran diámetro

1. Excelente capacidad de fabricación de diámetros ultragrandes

La mayor ventaja de los tubos de acero soldados en espiral de gran diámetro es su capacidad para lograr una producción de gran diámetro mediante la tecnología de soldadura en espiral.

En comparación con los tubos de acero sin costura y algunos tubos soldados con costura recta, la fabricación de tubos de acero soldados en espiral está menos restringida por las limitaciones de diámetro. Puede lograr una producción estable de tuberías por encima de φ3000 mm, lo que la convierte en una opción ideal para la transmisión de agua a gran escala, redes de tuberías municipales y proyectos industriales.

ZHONGTIAN ofrece soluciones personalizadas de tuberías de acero de gran diámetro según los requisitos del proyecto, incluido el diámetro, el espesor de la pared, la calidad del material y las opciones de recubrimiento.

2. Alta eficiencia de transporte para sistemas de gran flujo

Los sistemas de tuberías de gran diámetro suelen estar diseñados para transportar grandes volúmenes de agua, gas o fluidos industriales.

La tubería de acero SSAW de gran diámetro proporciona un área de flujo interno más grande, lo que reduce la resistencia al flujo y mejora la eficiencia del transporte. Para proyectos de transmisión de larga distancia, aumentar el diámetro de la tubería puede reducir la cantidad de tuberías paralelas necesarias y optimizar la inversión general en ingeniería.

3. Desempeño estructural estable en condiciones complejas

Las tuberías de gran diámetro pueden experimentar presión externa, movimiento del suelo y tensión de instalación durante el servicio.

La estructura soldada en espiral ayuda a distribuir la tensión de manera uniforme a lo largo del cuerpo de la tubería, mejorando la resistencia contra la deformación, el asentamiento de los cimientos y las cargas externas. Esto hace que la tubería de acero soldada en espiral de gran diámetro sea adecuada para tuberías enterradas y entornos geológicos complejos.

4. Soldadura de campo reducida y construcción más rápida

Para proyectos de tuberías de larga distancia, la cantidad de juntas de campo afecta directamente la eficiencia de la construcción y la confiabilidad operativa.

Los tubos de acero soldados en espiral de gran diámetro se pueden suministrar en longitudes estándar más largas, comúnmente 12 metros, con longitudes personalizadas disponibles según los requisitos del proyecto. Las secciones de tubería más largas reducen los puntos de soldadura en campo, acortan los períodos de construcción y reducen los posibles riesgos de fugas.

5. Mejor desempeño económico para grandes proyectos

Los proyectos de ingeniería de gran diámetro requieren una consideración integral del costo del material, el costo de transporte y la eficiencia de la instalación.

En comparación con los tubos de acero sin costura de gran diámetro y algunos tubos de costura recta, los tubos de acero SSAW de gran diámetro brindan un mejor rendimiento de costos y al mismo tiempo mantienen el rendimiento mecánico requerido, lo que los hace ampliamente seleccionados para grandes proyectos de infraestructura.

6. Selección de material flexible y espesor de pared

Diferentes entornos de ingeniería requieren diferentes niveles de rendimiento de las tuberías.

ZHONGTIAN puede suministrar tubos de acero soldados en espiral de gran diámetro con diferentes grados de materiales y combinaciones de espesores de pared, lo que permite a los clientes seleccionar soluciones adecuadas según los requisitos de presión, las condiciones del suelo, el medio de transporte y el entorno de servicio.

Aplicaciones principales

1. Grandes redes de oleoductos municipales

La tubería de acero soldada en espiral de gran diámetro se usa ampliamente en sistemas de suministro de agua urbanos, tuberías troncales de drenaje, redes de transporte de aguas residuales, sistemas de recolección de agua de lluvia y proyectos de transferencia de agua en ciudades.

Su gran capacidad de flujo y características de construcción económica lo hacen adecuado para grandes proyectos de infraestructura municipal que requieren operación a largo plazo y rendimiento estable.

2. Conservación del agua e ingeniería hidráulica

Los proyectos de conservación de agua a gran escala requieren tuberías con alta capacidad de transporte y desempeño estructural confiable.

La tubería de acero SSAW de gran diámetro se aplica comúnmente en tuberías de conexión de embalses, tuberías de presión de estaciones de bombeo, sistemas de control de inundaciones, tuberías de cruce de ríos y grandes proyectos de desvío de agua.

3. Transporte de larga distancia de petróleo y gas

Para el transporte de petróleo crudo, gas natural, petróleo refinado y sistemas de recolección de yacimientos petrolíferos, los oleoductos de gran diámetro ayudan a mejorar la eficiencia del transporte.

De acuerdo con los requisitos de presión del proyecto y los estándares internacionales de tuberías, se pueden seleccionar materiales como L245, L360, X52, X60 y X70 para cumplir con diferentes condiciones de tuberías.

4. Ingeniería de soporte y cimentación de pilotes de gran diámetro

Debido a su gran tamaño y estabilidad estructural, los tubos de acero soldados en espiral de gran diámetro se pueden utilizar en cimientos de puentes, construcción de puertos, edificios de gran altura, revestimientos de pilotes de gran diámetro y estructuras de soporte temporales.

Proporciona una capacidad de soporte confiable y es adecuado para proyectos que requieren componentes de cimentación de gran diámetro.

5. Tuberías de proceso y ventilación industrial

Los tubos soldados en espiral de gran diámetro también se utilizan en sistemas de ventilación industrial, tuberías de eliminación de polvo, sistemas de agua de refrigeración de plantas de energía, tuberías de circulación de plantas químicas y sistemas de transporte de procesos industriales.

El diseño de gran diámetro ayuda a mejorar la capacidad de transporte y respalda la operación industrial eficiente.

6. Corredores de servicios públicos subterráneos y proyectos de túneles

En ingeniería subterránea, la tubería de acero SSAW de gran diámetro se puede utilizar para corredores de servicios públicos integrales, sistemas de tuberías de túneles y aplicaciones de transporte subterráneo.

Su capacidad de gran diámetro ayuda a mejorar la integración de tuberías y optimizar la utilización del espacio subterráneo.

Proceso de fabricación

1. Preparación de la tira de acero

La producción comienza con flejes de acero laminados en caliente seleccionados según el diámetro requerido, el espesor de la pared y la calidad del material.

Las tiras de acero se desenrollan, nivelan y procesan los bordes para garantizar dimensiones de conformado precisas y condiciones de soldadura estables.

2. Control de formación de espirales

La tira de acero preparada se moldea continuamente en forma de tubo en espiral bajo parámetros de producción controlados.

Durante este proceso, la redondez de la tubería, la precisión del diámetro y la estabilidad del conformado se controlan cuidadosamente para garantizar productos terminados confiables.

3. Soldadura por arco sumergido de doble cara

Las costuras en espiral internas y externas se sueldan mediante tecnología de soldadura por arco sumergido de doble cara.

Este método de soldadura proporciona una penetración de soldadura estable, una resistencia de conexión confiable y un rendimiento mecánico constante para aplicaciones de tuberías de gran diámetro.

4. Inspección y Tratamiento de Superficies

Después de soldar, cada tubería se somete a estrictos procedimientos de inspección, que incluyen pruebas ultrasónicas, inspección por rayos X, inspección dimensional y pruebas de presión hidráulica.

De acuerdo con los requisitos del cliente, las tuberías se pueden suministrar con biselado de extremos, tratamiento de superficie y revestimientos anticorrosión antes del envío.

Protección anticorrosión y vida útil

1. Agua subterránea y tuberías municipales

Para proyectos ordinarios de drenaje y suministro de agua enterrada, la tubería de acero soldada en espiral de gran diámetro puede usar un recubrimiento de alquitrán de hulla epoxi o un recubrimiento anticorrosión IPN8710.

En condiciones de instalación adecuadas, la vida útil generalmente puede alcanzar entre 15 y 20 años, dependiendo del entorno del suelo y las condiciones de mantenimiento.

2. Tuberías de transmisión de larga distancia

Para proyectos de transmisión de petróleo, gas y agua de alto nivel, comúnmente se selecciona el revestimiento de polietileno de tres capas 3PE.

Este sistema de recubrimiento proporciona una excelente resistencia contra la humedad, la corrosión del suelo y los daños externos, con una vida útil de más de 30 años en condiciones adecuadas.

3. Aplicaciones industriales y al aire libre

Para tuberías exteriores, sistemas de ventilación y estructuras de acero, la imprimación antioxidante combinada con pintura de superficie puede proporcionar una protección eficaz contra la corrosión atmosférica.

La vida útil esperada suele ser de entre 10 y 15 años, dependiendo de las condiciones ambientales.

4. Solicitudes de fundación temporal

Para revestimientos de pilotes temporales y aplicaciones de construcción a corto plazo, un simple tratamiento de eliminación de óxido y pintura puede ser suficiente.

El método de protección se puede seleccionar según la duración del proyecto y los requisitos ambientales reales.

Guía de selección

1. Seleccione el diámetro según los requisitos de flujo

La selección del diámetro de la tubería de acero soldada en espiral de gran diámetro debe basarse en la capacidad de transporte requerida, el caudal y el diseño del sistema.

Para aplicaciones de gran flujo, generalmente se seleccionan tuberías de acero de gran diámetro DN800 y superiores para mejorar la eficiencia del transporte y reducir la cantidad de tuberías.

2. Haga coincidir el espesor de la pared con la presión y las condiciones de instalación

Una presión de trabajo más alta, una profundidad de enterramiento más profunda y condiciones geológicas más complicadas requieren un espesor de pared más grueso.

El espesor de pared apropiado debe seleccionarse según cálculos de ingeniería en lugar de simplemente elegir la opción más gruesa.

3. Elija el material según la aplicación

Para proyectos municipales generales de baja presión, comúnmente se selecciona Q235B.

Para aplicaciones de resistencia media y alta, el Q355B es adecuado. Para tuberías de transmisión de petróleo y gas, los aceros para tuberías L245, L360, X52, X60 y X70 se seleccionan de acuerdo con los estándares requeridos.

4. Considere el entorno de corrosión

Para áreas costeras, ambientes salinos y sistemas de transporte de medios corrosivos, se debe seleccionar un nivel más alto de protección anticorrosión.

La selección adecuada del recubrimiento ayuda a prolongar la vida útil y reducir los requisitos de mantenimiento.

5. Optimice la longitud de la tubería para lograr eficiencia en la construcción

Para proyectos de tuberías de larga distancia, las secciones de tubería más largas pueden reducir los puntos de soldadura en campo.

ZHONGTIAN puede proporcionar longitudes de tubería personalizadas según las condiciones de transporte y los requisitos de construcción.

¿Por qué elegir la tubería de acero soldada en espiral de gran diámetro de ZHONGTIAN?

1. Capacidad profesional de fabricación de tuberías de gran diámetro

ZHONGTIAN es un fabricante y proveedor profesional de tubos de acero soldados en espiral de gran diámetro en China, que se especializa en la producción de tubos de acero SSAW de gran diámetro.

Con tecnología avanzada de soldadura en espiral y capacidad de fabricación flexible, ZHONGTIAN apoya a los clientes con soluciones personalizadas para proyectos de infraestructura, industriales y energéticos.

2. Soluciones de ingeniería personalizadas

ZHONGTIAN ofrece soluciones personalizadas que cubren diámetro, espesor de pared, calidad del material, longitud de tubería y tratamiento anticorrosión.

Esto permite a los clientes seleccionar productos de tubos de acero de gran diámetro adecuados para diferentes entornos operativos.

3. Estricto sistema de control de calidad

Desde la inspección de materias primas hasta las pruebas de tuberías terminadas, ZHONGTIAN aplica estrictos procedimientos de gestión de calidad.

Mediante pruebas ultrasónicas, inspección por rayos X, pruebas hidráulicas e inspección dimensional, cada tubería se fabrica para lograr una calidad estable y un rendimiento confiable.

Preguntas frecuentes

1. ¿Cuál es la diferencia entre la tubería en espiral de gran diámetro y la tubería con costura recta de gran diámetro?

La tubería de acero soldada en espiral de gran diámetro se selecciona principalmente para tuberías de larga distancia, proyectos enterrados y sistemas de transporte de gran flujo debido a su capacidad de fabricación de diámetro flexible y ventajas de costos.

Los tubos de costura recta de gran diámetro pueden tener ventajas en algunas aplicaciones que requieren alta precisión dimensional o condiciones de ingeniería específicas. La selección debe depender de los requisitos del proyecto.

2. ¿Se pueden utilizar tuberías de acero soldadas en espiral de gran diámetro sobre el suelo?

Sí. La tubería de acero SSAW de gran diámetro se puede utilizar para aplicaciones sobre el suelo cuando se diseñan estructuras de soporte adecuadas. Debido a que las tuberías de gran diámetro tienen un peso considerable, el espaciamiento de los soportes, el cálculo de la carga y los métodos de instalación deben seguir los requisitos de diseño de ingeniería para evitar la deformación.

3. ¿Cuál es el diámetro máximo de una tubería de acero soldada en espiral de gran diámetro?

ZHONGTIAN puede fabricar comúnmente tubos de acero soldados en espiral de gran diámetro de hasta φ3620 mm (DN3600). Para requisitos de ingeniería especiales, se pueden discutir especificaciones personalizadas de mayor diámetro de acuerdo con las condiciones del proyecto.
