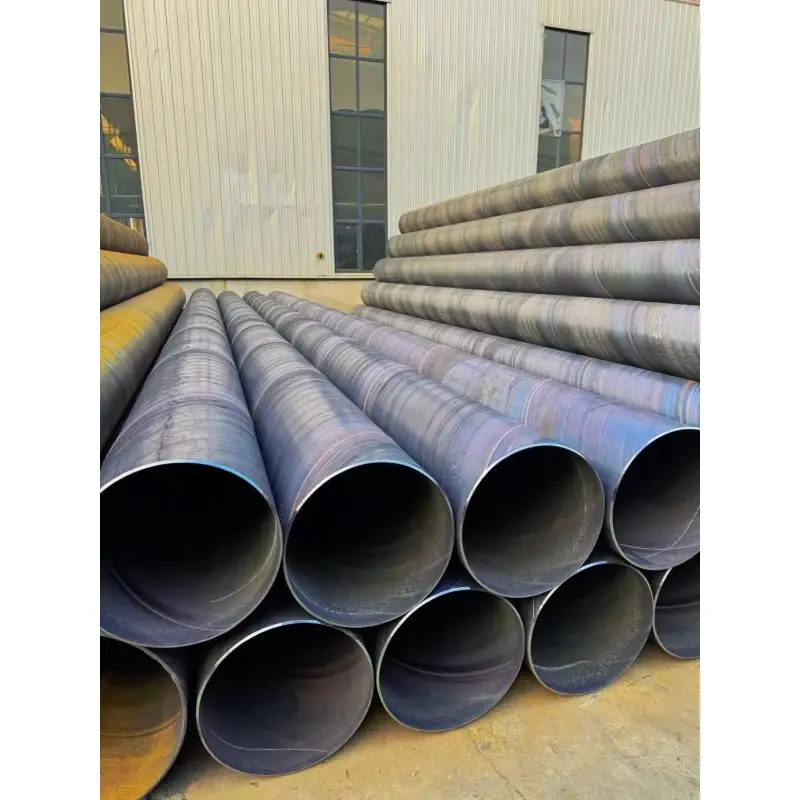

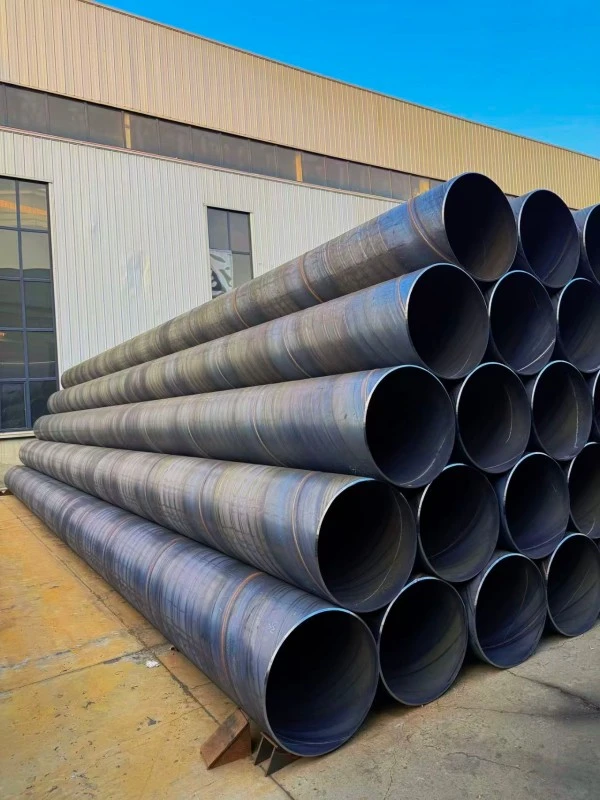

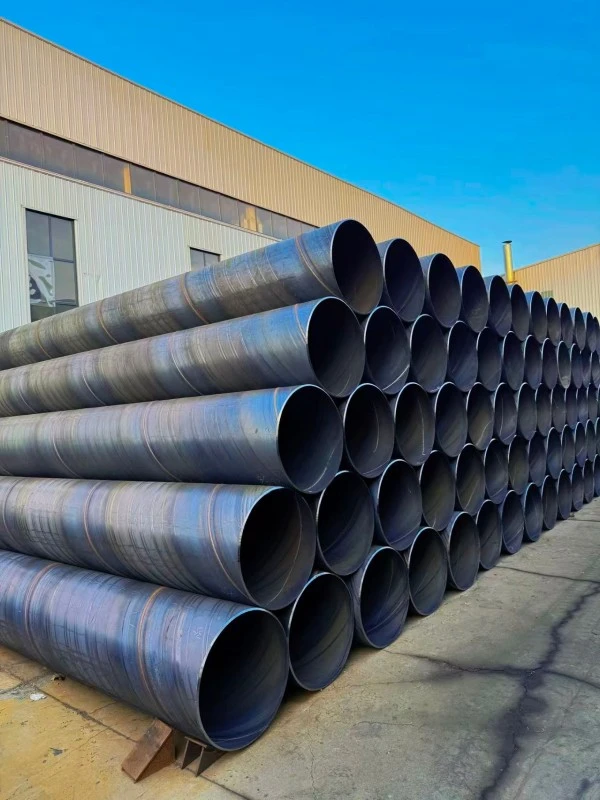

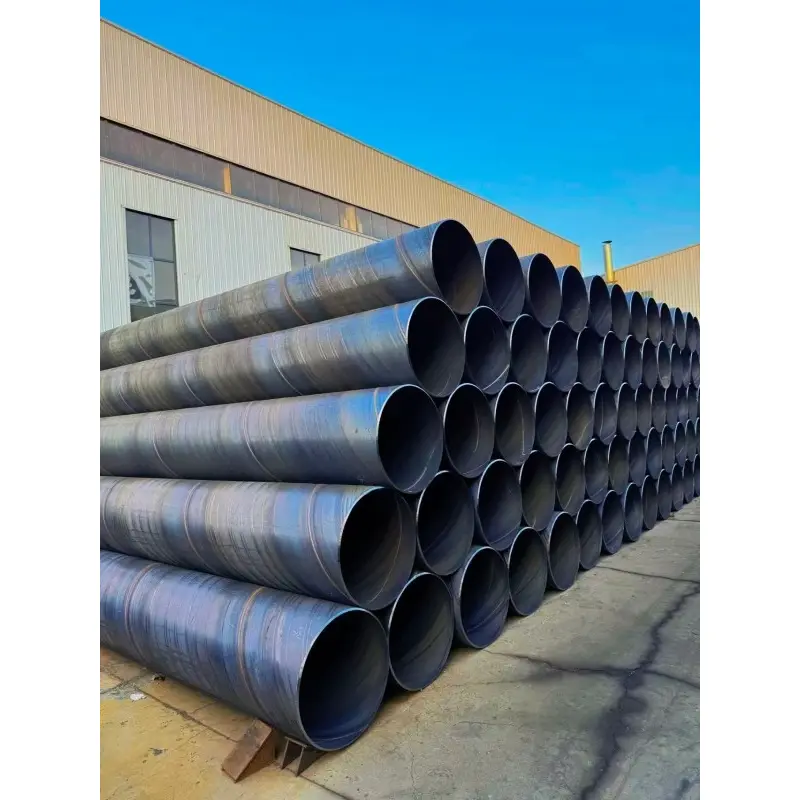

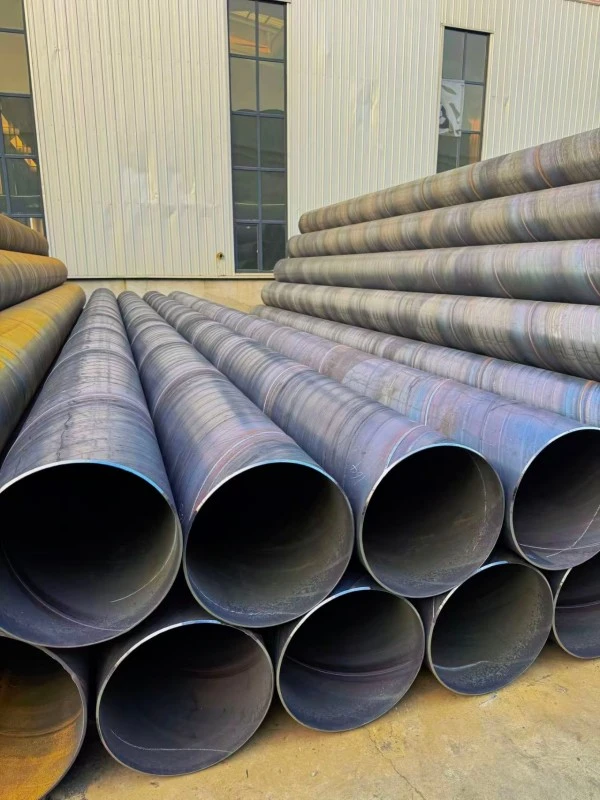

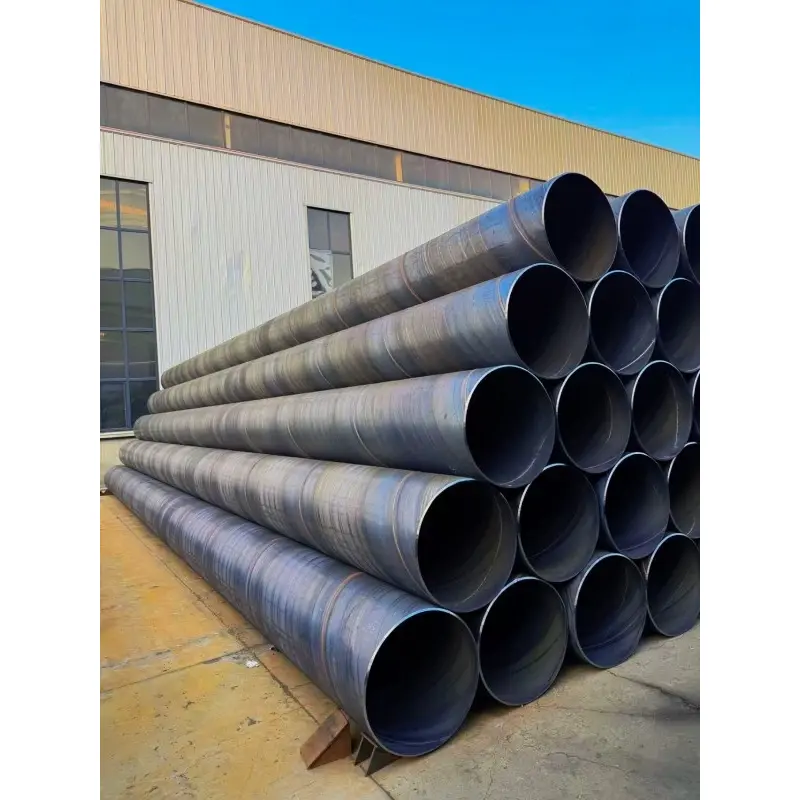

Tubo de acero soldado en espiral de pared delgada

La tubería de acero soldada en espiral de pared delgada, también llamada tubería de acero SSAW de pared delgada, es un tipo de tubería de acero soldada con costura en espiral que se produce formando continuamente tiras de acero laminadas en caliente en formas de espiral y soldando las costuras internas y externas mediante soldadura por arco sumergido de doble cara.

Las principales características de este producto incluyen espesor de pared delgado, capacidad de diámetro grande, estructura liviana, alta tasa de utilización del material y rendimiento mecánico estable. En comparación con los tubos de acero soldados en espiral de pared gruesa, los tubos de acero SSAW de pared delgada se utilizan principalmente en aplicaciones de baja presión donde la construcción liviana y la operación económica son importantes.

En la industria de tubos de acero, los tubos con un espesor de pared ≤12 mm y un diámetro superior a DN200 generalmente se clasifican como tubos de acero soldados en espiral de pared delgada. El espesor de pared comúnmente seleccionado es de alrededor de 5 mm para tuberías DN200, de 5 a 8 mm para tuberías DN300 a DN800 y de 8 a 12 mm para tuberías DN1000 y de mayor diámetro.

Especificaciones principales

Los tubos de acero soldados en espiral de pared delgada suministrados por ZHONGTIAN están disponibles en diámetros exteriores de φ219 mm a φ3620 mm, y cubren de DN200 a DN3600. El rango de diámetro más utilizado es DN600–DN2000, que cumple con los requisitos de proyectos de tuberías industriales y municipales a gran escala.

El espesor de pared disponible incluye 5 mm, 6 mm, 7 mm, 8 mm, 10 mm y 12 mm. Los principales grados de materiales incluyen Q235B, Q355B y L245 según los diferentes requisitos de presión y condiciones de aplicación.

La longitud de tubería estándar suele ser de 6 a 12 metros, aunque también se pueden producir longitudes personalizadas de 15 a 18 metros según los requisitos del proyecto. Los productos se pueden fabricar de acuerdo con los estándares SY/T 5037, GB/T 9711.1 y API 5L PSL1.

El rango de presión de trabajo normal es 0,6 MPa, 1,0 MPa y 1,6 MPa, lo que los hace adecuados para sistemas de transporte de fluidos de baja y media presión.

Características clave

1. Diseño liviano e instalación eficiente

Debido a su espesor de pared reducido, los tubos de acero soldados en espiral de pared delgada tienen un peso significativamente menor en comparación con los tubos de acero de pared gruesa tradicionales con el mismo diámetro. La estructura liviana reduce los costos de transporte, los requisitos de elevación y la carga de trabajo de instalación durante la construcción de tuberías a gran escala.

Para proyectos de transmisión de agua a larga distancia, sistemas de tuberías municipales y redes de tuberías temporales, el diseño liviano ayuda a mejorar la eficiencia de la construcción y reducir los costos generales del proyecto. Es especialmente adecuado para proyectos donde la velocidad de instalación y la comodidad del transporte son factores importantes.

2. Buena rigidez del anillo y resistencia al asentamiento

Aunque la tubería de acero SSAW de pared delgada adopta un diseño de pared más delgada, su estructura soldada en espiral proporciona rigidez de anillo confiable y resistencia a la deformación. La costura de soldadura en espiral distribuye la tensión de manera más uniforme a lo largo del cuerpo de la tubería, mejorando la resistencia contra la presión externa, el movimiento del suelo y el asentamiento desigual de los cimientos.

Para aplicaciones de tuberías enterradas, esta estructura ayuda a mantener un rendimiento estable en condiciones normales de instalación y reduce el riesgo de deformación causada por cambios en el terreno.

3. Superficie interior lisa y baja resistencia al flujo

El proceso de soldadura por arco sumergido de doble cara proporciona una calidad de soldadura estable y mejora la condición de la superficie interna de la tubería. En comparación con las estructuras soldadas tradicionales, la superficie interna de los tubos de acero soldados en espiral de pared delgada tiene una menor resistencia al flujo.

Esta ventaja lo hace adecuado para el transporte de agua, sistemas de ventilación, tuberías de eliminación de polvo y sistemas de circulación industrial donde se requiere un movimiento eficiente de fluidos o aire.

4. Solución económica para tuberías de gran diámetro

La tubería de acero soldada en espiral de pared delgada proporciona una solución económica para aplicaciones de tuberías de baja presión y gran diámetro. En comparación con los tubos de acero sin costura y algunos tubos soldados con costura recta, los tubos de acero soldados en espiral ofrecen una mayor eficiencia en la utilización del material y menores costos de fabricación.

Para grandes proyectos de infraestructura que involucran largas distancias de tuberías, este producto puede reducir efectivamente el consumo de acero, los gastos de transporte y la inversión en construcción mientras mantiene un rendimiento confiable.

5. Inspección y calidad de soldadura confiables

La tubería de acero SSAW de pared delgada ZHONGTIAN se fabrica utilizando tecnología avanzada de soldadura por arco sumergido de doble cara combinada con estrictos procedimientos de control de calidad.

Durante la producción, cada tubería se somete a una inspección dimensional, una inspección de la calidad de la soldadura y una prueba de presión hidráulica. De acuerdo con los requisitos del cliente, se pueden aplicar pruebas ultrasónicas e inspección por rayos X para verificar el rendimiento de la soldadura y garantizar una calidad estable del producto.

6. Capacidad de fabricación flexible de gran diámetro

Una de las ventajas clave de los tubos de acero soldados en espiral de pared delgada es su capacidad para lograr una producción de gran diámetro mediante la tecnología de conformado en espiral.

En comparación con los tubos de acero sin costura, los tubos de acero soldados en espiral se pueden fabricar en diámetros más grandes con mejor flexibilidad de producción y eficiencia de materiales. Esto los hace adecuados para proyectos de ingeniería hidráulica, infraestructura municipal y tuberías industriales a gran escala.

Aplicaciones de productos

1. Tubería Municipal de Abastecimiento y Drenaje de Agua

La tubería de acero soldada en espiral de pared delgada se usa ampliamente en sistemas municipales de suministro y drenaje de agua, incluidas tuberías de transmisión de agua urbana, redes de drenaje de agua de lluvia, tuberías de alcantarillado y proyectos de desvío de agua.

Debido a su capacidad de gran diámetro, estructura liviana y costo económico, este tipo de tubería de acero SSAW proporciona una solución eficiente para la construcción de tuberías municipales de larga distancia. Puede reducir la dificultad de instalación y al mismo tiempo cumplir con los requisitos del transporte de fluidos de gran volumen.

2. Sistemas de ventilación industrial y eliminación de polvo

La tubería de acero SSAW de pared delgada se aplica comúnmente en sistemas de ventilación industrial, tuberías de escape de fábricas, sistemas de recolección de polvo y redes de suministro de aire.

Su gran diámetro y su superficie interior lisa ayudan a reducir la resistencia al flujo de aire y mejoran la eficiencia del transporte. Es adecuado para fábricas, talleres e instalaciones industriales que requieren soluciones confiables de ventilación y eliminación de polvo.

3. Riego Agrícola e Ingeniería del Agua

La tubería de acero soldada en espiral de pared delgada es adecuada para sistemas de riego agrícola, transporte de agua de embalses, drenaje de control de inundaciones y otros proyectos de ingeniería de agua a baja presión.

El diseño de gran diámetro permite una transmisión eficiente del agua a largas distancias, mientras que la estructura liviana ayuda a reducir los costos de instalación y transporte en comparación con soluciones de tuberías de acero más pesadas.

4. Redes de ductos temporales

Debido a sus características livianas y su conveniente instalación, la tubería de acero soldada en espiral de pared delgada se usa a menudo para aplicaciones de tuberías temporales, incluido el suministro de agua en sitios de construcción, sistemas de drenaje temporales y proyectos de ingeniería a corto plazo.

En comparación con las soluciones de tuberías permanentes, ofrece ventajas en el control de costos, la velocidad de instalación y la flexibilidad cuando es necesario reubicar o retirar las tuberías una vez finalizado el proyecto.

5. Aplicaciones estructurales ligeras

La tubería de acero soldada en espiral de pared delgada también se puede utilizar en aplicaciones estructurales livianas, como cimientos de invernaderos grandes, columnas de soporte, soportes temporales y estructuras auxiliares industriales.

Sin embargo, es principalmente adecuado para aplicaciones de carga no primaria y no debe reemplazar tuberías de acero estructurales pesadas en proyectos que requieren alta resistencia mecánica o condiciones de carga extremas.

6. Transporte de fluidos industriales a baja presión

La tubería de acero SSAW de pared delgada se puede utilizar para sistemas de transporte de fluidos industriales de baja presión, incluidas tuberías de circulación de agua, ramales de calefacción y transporte de líquidos industriales en general.

Para aplicaciones con presión de trabajo inferior a 1,6 MPa, este producto proporciona un equilibrio práctico entre rendimiento, eficiencia de instalación y costo del proyecto.

Proceso de fabricación

1. Preparación de bobinas de acero y procesamiento de bordes

La producción de tubos de acero soldados en espiral de pared delgada comienza con bobinas de acero laminadas en caliente de alta calidad. Las bobinas de acero se desenrollan, nivelan y procesan mediante fresado de bordes para garantizar dimensiones de conformado precisas y condiciones de soldadura estables.

La preparación adecuada de las materias primas ayuda a mejorar la precisión de las tuberías, la consistencia de la soldadura y la confiabilidad general del producto.

2. Proceso de formación de espirales

Durante la producción, la tira de acero procesada ingresa al equipo de conformado y se le da forma continuamente en una estructura de tubo en espiral de acuerdo con el ángulo de conformado diseñado.

La tecnología de conformado en espiral permite a los fabricantes producir tubos de acero de gran diámetro con especificaciones flexibles manteniendo al mismo tiempo una utilización eficiente del material.

3. Soldadura por arco sumergido de doble cara

Las costuras en espiral internas y externas se sueldan mediante tecnología de soldadura por arco sumergido de doble cara.

Este método de soldadura proporciona una penetración profunda, una resistencia de soldadura estable y un buen rendimiento mecánico. El proceso de soldadura garantiza que la costura en espiral pueda soportar la presión de funcionamiento y las condiciones de servicio normales.

4. Pruebas no destructivas e inspección de calidad

Después de soldar, los tubos de acero SSAW de pared delgada se someten a estrictos procedimientos de inspección, que incluyen pruebas ultrasónicas, inspección por rayos X, medición dimensional y verificación de la calidad de la soldadura.

ZHONGTIAN sigue procedimientos de inspección controlados para garantizar que cada tubería cumpla con los requisitos del cliente en cuanto a resistencia, precisión y confiabilidad.

5. Prueba de presión hidráulica

Se realizan pruebas hidráulicas en tuberías terminadas para verificar la resistencia a la presión y el rendimiento de fugas.

Las tuberías se prueban en condiciones de presión específicas, lo que garantiza un funcionamiento fiable durante el transporte de agua y otros fluidos a baja presión.

6. Corte, Recubrimiento y Procesamiento Final

Después de la inspección, las tuberías se cortan según las longitudes requeridas por el cliente y se preparan para la entrega.

Según los diferentes entornos de aplicación, ZHONGTIAN puede proporcionar soluciones personalizadas de protección de superficies que incluyen recubrimiento epoxi, recubrimiento IPN8710 y recubrimiento anticorrosión 3PE.

Comparación con otros tubos de acero

1. Tubería soldada en espiral de pared delgada versus tubería soldada en espiral de pared gruesa

Los tubos de acero soldados en espiral de pared delgada están diseñados principalmente para aplicaciones de baja presión con un espesor de pared generalmente entre 5 y 12 mm, mientras que los tubos de acero soldados en espiral de pared gruesa se utilizan para aplicaciones estructurales más pesadas y de mayor presión.

En comparación con las tuberías soldadas en espiral de pared gruesa, los productos de pared delgada brindan menor peso, instalación más fácil y mejor rentabilidad, mientras que las tuberías de pared gruesa brindan mayor resistencia a la presión para entornos exigentes.

2. Tubería soldada en espiral de pared delgada versus tubería soldada con costura recta

En comparación con los tubos soldados con costura recta, los tubos de acero SSAW de pared delgada tienen ventajas en cuanto a capacidad de producción de gran diámetro y flexibilidad de fabricación.

Los tubos de acero soldados en espiral pueden alcanzar diámetros superiores a φ3000 mm, mientras que los tubos con costura recta suelen tener un rango de diámetro más limitado. Por lo tanto, la tubería de acero soldada en espiral de pared delgada a menudo se selecciona para proyectos de tuberías municipales y de ingeniería hidráulica a gran escala.

3. Tubería soldada en espiral de pared delgada versus tubería de acero sin costura

En comparación con los tubos de acero sin costura, los tubos de acero soldados en espiral de pared delgada brindan una mejor rentabilidad para aplicaciones de baja presión de gran diámetro.

Los tubos de acero sin costura se utilizan principalmente en aplicaciones especiales y de alta presión, mientras que los tubos soldados en espiral son más adecuados para proyectos de infraestructura que requieren un gran diámetro, transporte económico e instalación eficiente.

Protección anticorrosión y vida útil

1. Protección de tuberías de agua enterradas

Para aplicaciones de drenaje y suministro de agua subterránea, la tubería de acero soldada en espiral de pared delgada se puede tratar con un recubrimiento de alquitrán de hulla epóxico o un recubrimiento anticorrosión IPN8710.

En condiciones de instalación adecuadas, la vida útil esperada puede alcanzar aproximadamente entre 15 y 20 años, dependiendo del entorno del suelo y las condiciones de mantenimiento.

2. Protección del sistema de ventilación interior

Para los sistemas de ventilación interior, extracción y transporte aéreo industrial, la protección de la superficie generalmente incluye un revestimiento antioxidante o un tratamiento galvanizado en frío.

Este método de protección proporciona suficiente resistencia a la corrosión para ambientes interiores y puede alcanzar una vida útil de aproximadamente 10 a 15 años.

3. Protección de tuberías subterráneas de altos requisitos

Para proyectos que requieren una mayor resistencia a la corrosión, la tubería de acero SSAW de pared delgada se puede suministrar con un revestimiento anticorrosión 3PE.

El sistema de revestimiento de polietileno de tres capas proporciona una protección mejorada contra la humedad, la corrosión del suelo y factores ambientales externos, con una vida útil potencial de 25 a 30 años en condiciones adecuadas.

Guía de selección

1. Seleccione según la presión de trabajo

La selección de tubos de acero soldados en espiral de pared delgada debe considerar primero la presión de funcionamiento del sistema de tuberías.

Para aplicaciones con presión de trabajo ≤1,6 MPa, generalmente son adecuados los tubos de acero soldados en espiral de pared delgada. Para condiciones de presión superiores a 2,5 MPa, se recomiendan tubos de acero soldados en espiral de pared gruesa u otras soluciones de tubos de alta resistencia.

2. Seleccione según el diámetro y el espesor de la pared

El espesor de pared requerido debe seleccionarse según el diámetro de la tubería, las condiciones de operación y el entorno de instalación.

Por ejemplo, las tuberías DN600 suelen utilizar un espesor de pared de 6 a 8 mm, las tuberías DN1000 suelen utilizar un espesor de pared de 8 a 10 mm y las tuberías de DN1500 o de mayor diámetro suelen requerir un espesor de pared de 10 a 12 mm.

3. Seleccione según el grado del material

El Q235B se selecciona comúnmente para aplicaciones generales de tuberías de baja presión debido a su rendimiento equilibrado y ventaja de costos.

Q355B es adecuado para proyectos que requieren mayor resistencia, mientras que L245 se usa comúnmente para aplicaciones de transporte por tuberías donde se requieren estándares de materiales específicos.

4. Aplicaciones no recomendadas

La tubería de acero soldada en espiral de pared delgada no se recomienda para tuberías de petróleo y gas de alta presión, sistemas de vapor de alta temperatura, pilotes de carga pesada o ambientes químicos altamente corrosivos.

Para estas aplicaciones, los clientes deben seleccionar tuberías de acero con índices de presión más altos, propiedades mecánicas más fuertes o resistencia a la corrosión especializada.

¿Por qué elegir la tubería de acero soldada en espiral de pared delgada de ZHONGTIAN?

1. Capacidad profesional de fabricación de tubos de acero

ZHONGTIAN es un fabricante y proveedor profesional de tubos de acero soldados en espiral de pared delgada en China, que ofrece soluciones personalizadas de tubos de acero SSAW para clientes internacionales.

Con experiencia en producción profesional y procesos de fabricación maduros, ZHONGTIAN respalda diferentes proyectos de ingeniería que incluyen infraestructura municipal, tuberías industriales y sistemas de transporte de agua.

2. Soluciones de productos personalizadas

ZHONGTIAN puede proporcionar soluciones personalizadas según los requisitos del proyecto, incluido el diámetro de la tubería, el espesor de la pared, la longitud, la calidad del material y el tratamiento anticorrosión.

Esta flexibilidad permite a los clientes obtener productos de tubos de acero SSAW de pared delgada adecuados para diferentes entornos operativos.

3. Estricto sistema de control de calidad

Desde la inspección de la materia prima hasta las pruebas del producto final, ZHONGTIAN aplica estrictos procedimientos de gestión de calidad durante todo el proceso de producción.

Cada tubería se fabrica con tecnología de soldadura controlada, procedimientos de inspección y estándares de prueba para garantizar una calidad estable y un rendimiento confiable.

Preguntas frecuentes

1. ¿Se pueden utilizar tubos de acero soldados en espiral de pared delgada para estructuras de invernaderos?

La tubería de acero soldada en espiral de pared delgada se puede utilizar para cimientos de invernaderos grandes o columnas de soporte donde se requiere soporte estructural de mayor diámetro.

Sin embargo, los marcos de invernaderos comunes generalmente usan tubos redondos galvanizados o tubos ovalados más pequeños porque son más livianos, más fáciles de instalar y más económicos para la construcción de invernaderos estándar.

2. ¿Cuál es la diferencia entre la tubería de acero SSAW de pared delgada y la tubería galvanizada?

La tubería de acero SSAW de pared delgada está diseñada principalmente para transporte de fluidos a baja presión de gran diámetro y aplicaciones estructurales livianas.

Las tuberías galvanizadas son generalmente tuberías de menor diámetro que se utilizan para sistemas de agua, andamios, estructuras de invernaderos y aplicaciones de construcción en general. Los dos productos tienen diferentes propósitos de ingeniería.

3. ¿Se deformará fácilmente la tubería de acero soldada en espiral de pared delgada?

La tubería de acero soldada en espiral de pared delgada calificada tiene suficiente rigidez de anillo y resistencia a la deformación cuando se selecciona e instala correctamente.

En condiciones operativas normales enterradas o sobre el suelo, la tubería puede mantener un rendimiento estable. Sin embargo, no debe utilizarse más allá de su rango de presión diseñado ni en entornos de carga pesada y altamente corrosivos.
